AfW: file FRD e ZMA

Pagina 3 di 4

IMPORTAZIONE CURVA D'IMPEDENZA

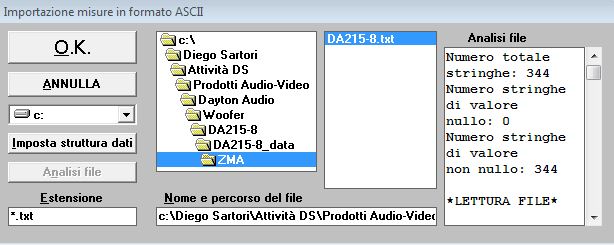

da215-8 selezione zmaSelezionare nuovamente "File/importa risposta - impedenza" , entrare nella cartella ZMA e selezionare il file "DA215-8.txt". Cliccare su "Analizza". Sulla destra compare la finestra con il report sull'analisi del file (numero di linee nulle e linee di dati utili).

Cliccare su "Imposta struttura dati".








da215-8 import impImpostare i campi come in figura.

Notare come i valori iniziali e finali dei dati, questa volta non siano uguali. In sostanza, la finestra d'importazione considera una serie di valori da 19.585 Hz fino a 20054.893 Hz.

Salvare il formato, dandogli un nome nel campo "Formati predefiniti" e cliccando su "Archivia formato". Uscire con OK. Doppio clic sul file "DA215-8.txt".

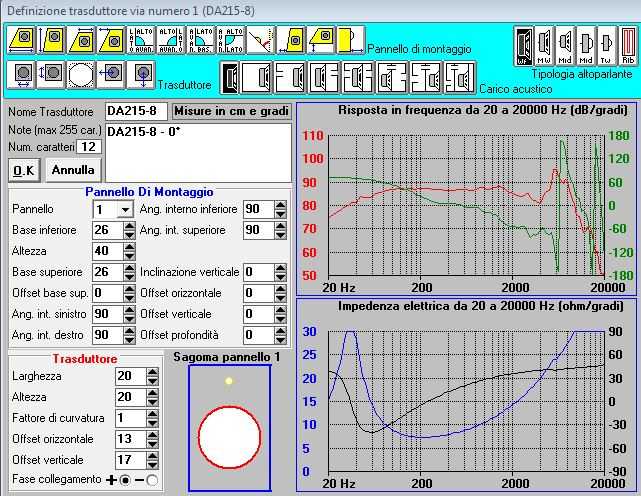

da215-8 curve importate

Viene caricata la curva d'impedenza in modulo e fase. A questo punto salviamo l'altoparlante in formato CRW. Se si trattasse di un tweeter, la procedura sarebbe praticamente terminata. Tuttavia, trattandosi di un woofer non è ancora finita qui, perchè dobbiamo ancora inserire i parametri di Thiele e Small (TSP) per definirne il comportamento in bassa frequenza e poter così determinare i carichi acustici.
