SIMULAZIONE FILTRO TWEETER SEAS 22TFF

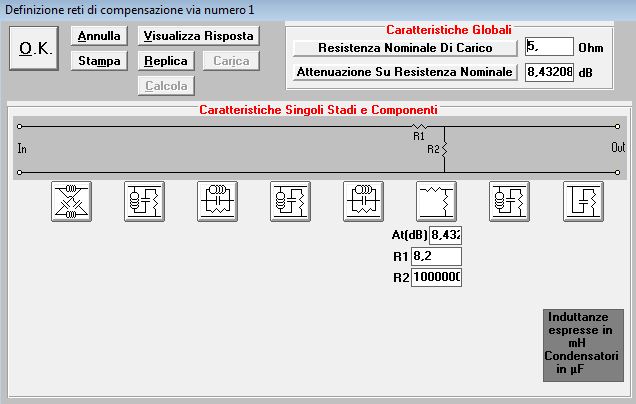

Passiamo al filtro del tweeter SEAS 22TFF. Clic su "Modifica singoli blocchi" e poi sul blocco relativo alle celle di compensazione del ramo tweeter (quello più in basso). Nella finestra che si apre (vedi sotto), clicchiamo sul blocco del partitore resistivo e inseriamo i valori indicati. La "R2" la lasciamo di valore molto elevato in modo da simulare un circuito aperto verso massa (assenza del resistore) e avere solo il resitore "R1" in serie al tweeter 22TFF. Per essere precisi, nella casella "Resistenza Nominale Di Carico" va inserito il valore della Re (resitenza della bobina mobile, in continua) del driver. Vediamo che l'alta sensibilità del SEAS 22TFF ci costringe ad un'attenuazione di circa 8 dB.
Anche in questo caso, se vogliamo, possiamo lasciare che sia AfW a calcolare i valori del partitore: basta inserire il valore della resistenza di carico, impostare un valore di attenuazione e cliccare su "Calcola".
Con questa operazione AfW calcolerà automaticamente una rete di attenuazione a impedenza costante, basandosi sul valore della resistenza di carico che gli abbiamo indicato. Cliccando su "Visualizza Risposta" si può controllare come agiscono diversamente i due sistemi di attenuazione (con singola resistenza e con partitore a impedenza costante (comunemente detto L-pad).
Come per il mid-woofer, clic su "OK" per tornare alla finestra dei grafici e ancora su "Modifica singoli blocchi".

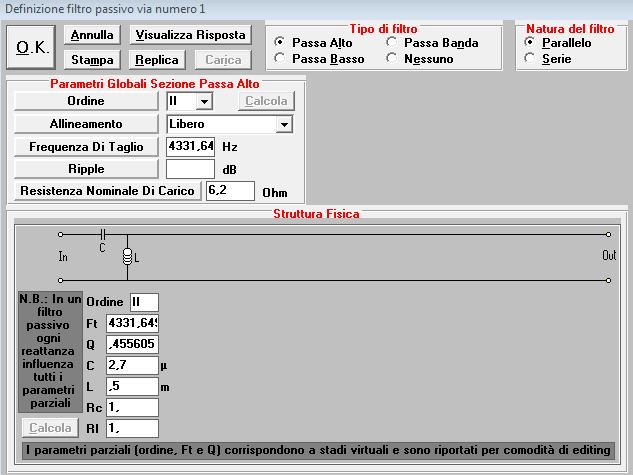

Clic sul blocco di definizione del filtro del tweeter, mettiamo il pallino su "Passa alto" e impostiamo un filtro del secondo ordine. Anche in questo caso inseriremo i valori manualmente come nella figura che segue, così utilizzeremo subito valori standard per gli elementi di filtro. I campi "Rc" e "Rl" li possiamo utilizzare per regolare finemente il filtro. In particolare, con "Rc" aumentiamo leggermente l'attenuazione e con "Rl" smorziamo l'intervento del filtro. In questo modo andiamo anche a variare la fase dell'emissione del driver. L'utilità di questo approccio va valutata caso per caso.
Clic su "OK" per tornare ai grafici.

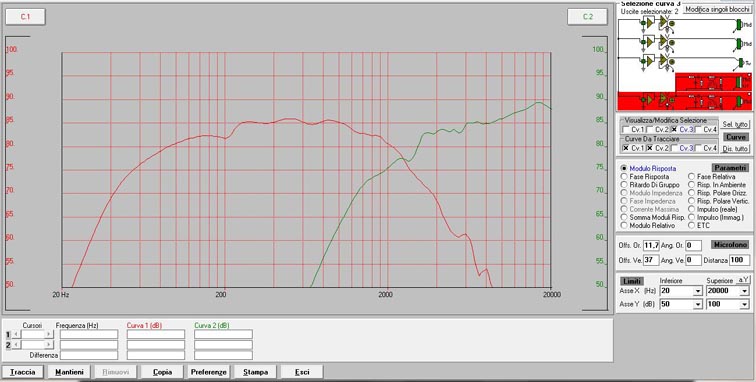

La risposta del tweeter sotto filtro dovrebbe ora essere visualizzata assieme a quella del mid-woofer, come visibile nella figura seguente.
