Driver a compressione 1.1/3", attacco 1", 8 Ohm, 60 Wmax,
Vai al negozio
| Risp. in frequenza, piano orizz. |
Risp. in frequenza, piano vert. |
|
|
| Impedenza con/senza tromba XT120 |
CSD a 100dB (Waterfall) |
|
|

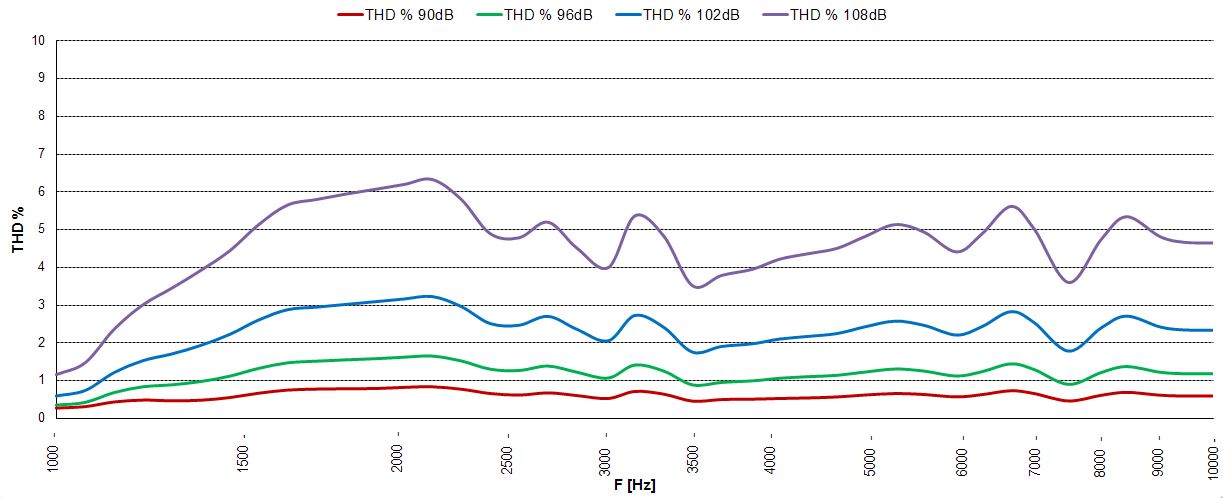

| THD a 90-96-102 dB |
CSD a 100dB (Sonogram) |
|
|

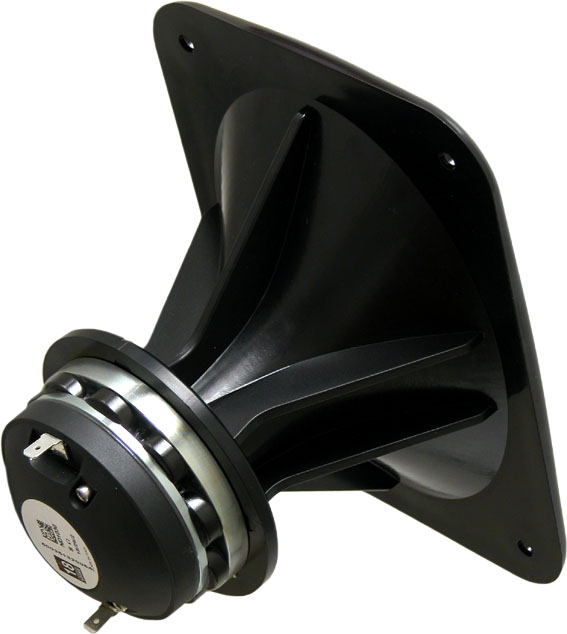

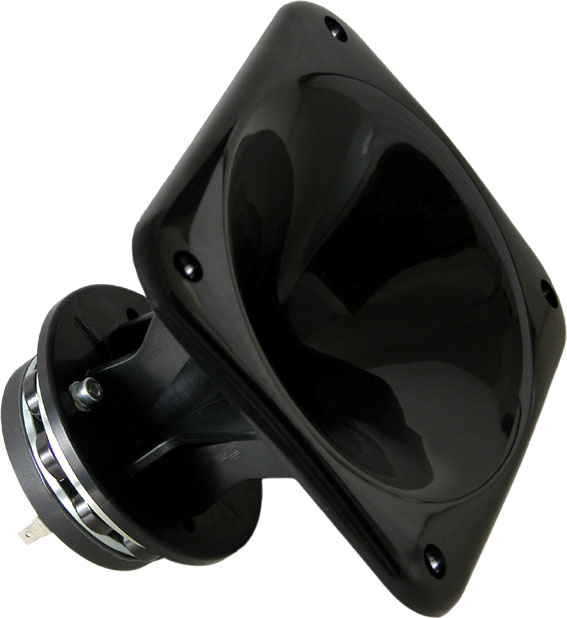

Specifiche tecniche ND1030 + Tromba XT120
|
 |
|
|
ESEMPIO DI FILTRO PASSIVO PER ND1030 + XT120
Semplice filtro passa-alto del terzo ordine con resistenza di attenuazione che porta il livello sui 100 dB (2.83V/m).
Simulazione risposte in asse (verde) e a 30° (rossa), 2.83 V, 1 m. Risposte senza filtro (linee tratteggiate) e con filtro (linee continue). Come si osserva nel grafico, si può ottenere un ottimo controllo della direttività a partire da circa 2000 KHz.
|
|
