Coassiale 8" - 1.5", 8 Ohm, 500 + 60 Wmax

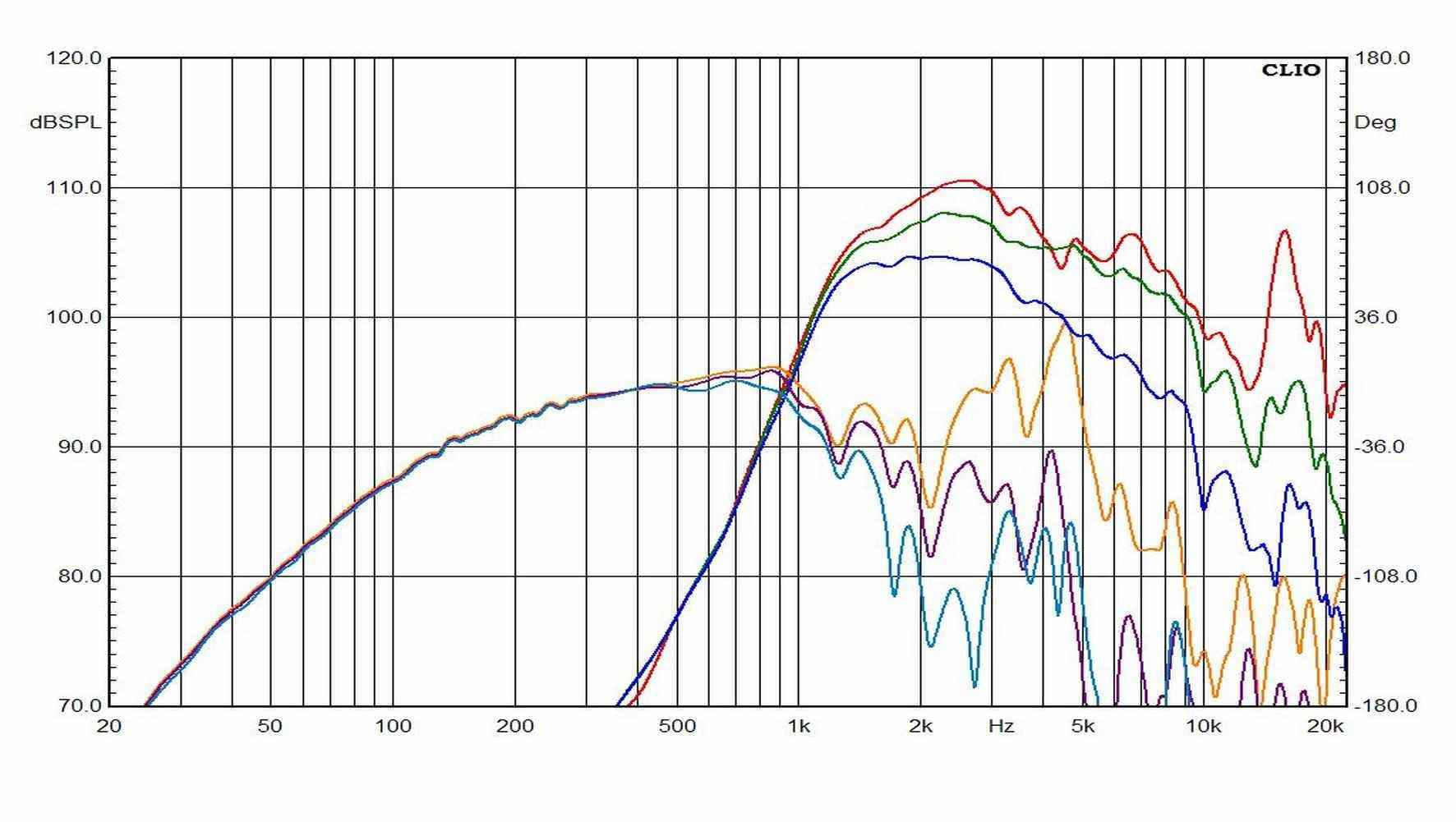

| Risposta in frequenza | Tolleranza woofer e driver |
 |
 |
| Impedenza woofer | Impedenza driver a compressione |
 |
 |
| CSD normalizzata Woofer (waterfall) | CSD normalizzata driver (waterfall) |
 |
 |
| CSD normalizzata Woofer (sonogram) | CSD normalizzata driver (sonogram) |
 |
 |
| THD Woofer a 90-96-102 dB | THD driver a 90-96-102 dB |
 |
 |

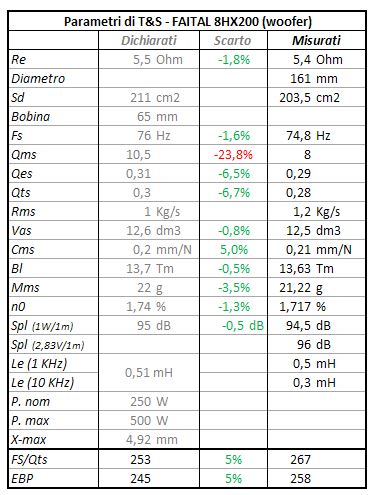

| Parametri del Woofer dichiarati e misurati | Specifiche tecniche |
 |
 |
| Curve 8HX200 | Disegni 8HX200 |
|
|
Test filtro per Faital 8HX200
Trattandosi di un altoparlante particolare, oltre alle rilevazioni standard, abbiamo eseguito un test impiegando un cross-over, per verificare l'attinenza delle rilevazioni strumentali alle simulazioni e per osservare la step response del sistema sotto filtro. Lo schema del cross-over è stato gentilmente messo a disposizione dall'ing. Gianpiero Majandi e si tratta, sostanzialmente, del filtro passivo impiegato nella via medio-alta del suo progetto Altec Remix (pubblicazione in più articoli sulle riviste Audiocostruzione e Audioreview).
Le simulazioni sono state eseguite con Audio For Windows e Boxsim (modalità "Fine"). I file di progetto per entrambi i simulatori sono scaricabili seguendo il link a fine pagina (solo per utenti abbonati).
Si ringrazia l'ing. Majandi per la preziosa collaborazione.
| Filtro cross-over: schema | Filtro cross-over: realizzazione pratica |
 |
 |

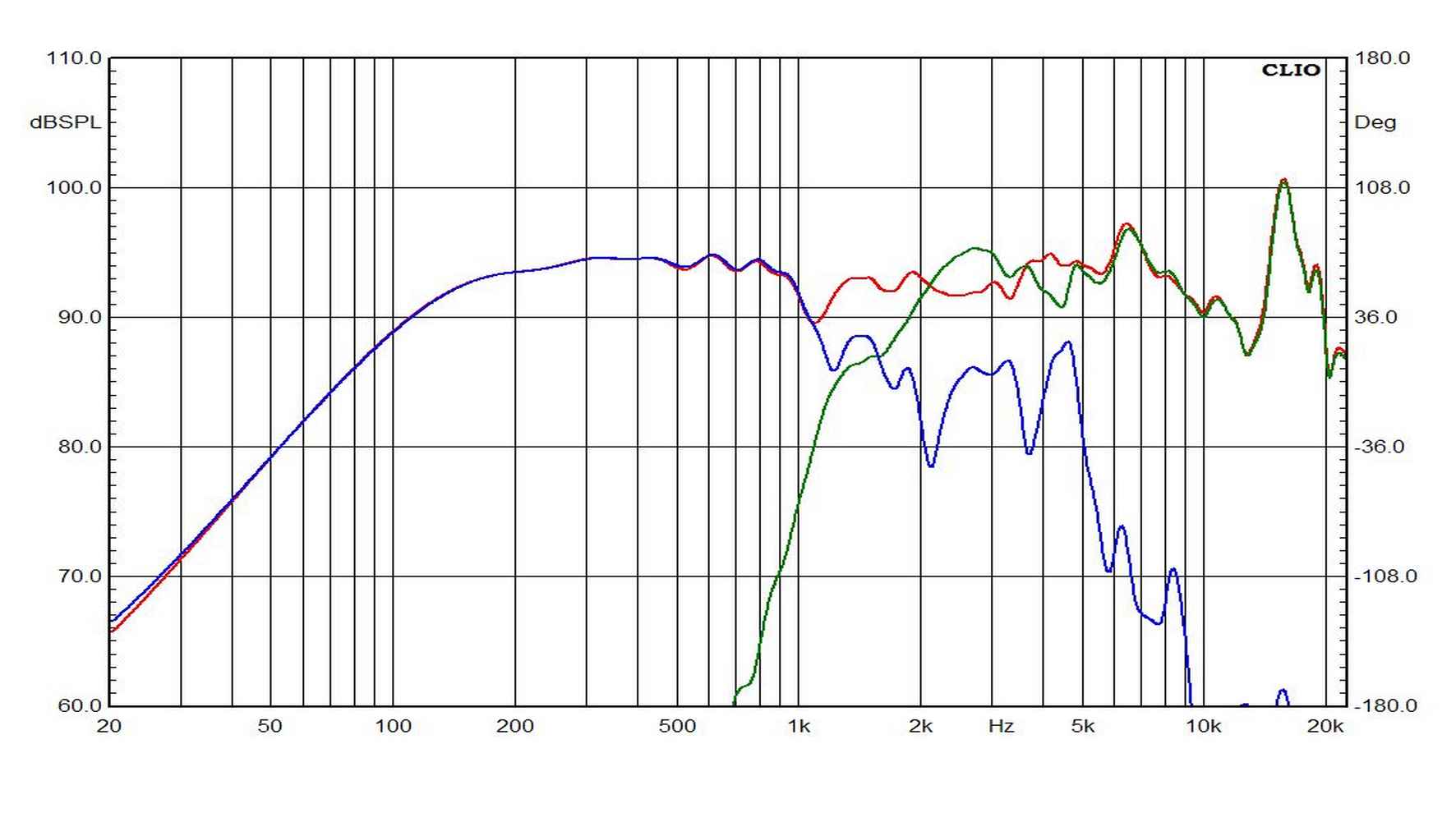

| Risposte in asse | Risposte 0-30-45-60° |
 |
 |
| Simulazione risposta con AfW (0-30°) | Simulazione risposta con Boxsim |
 |
 |

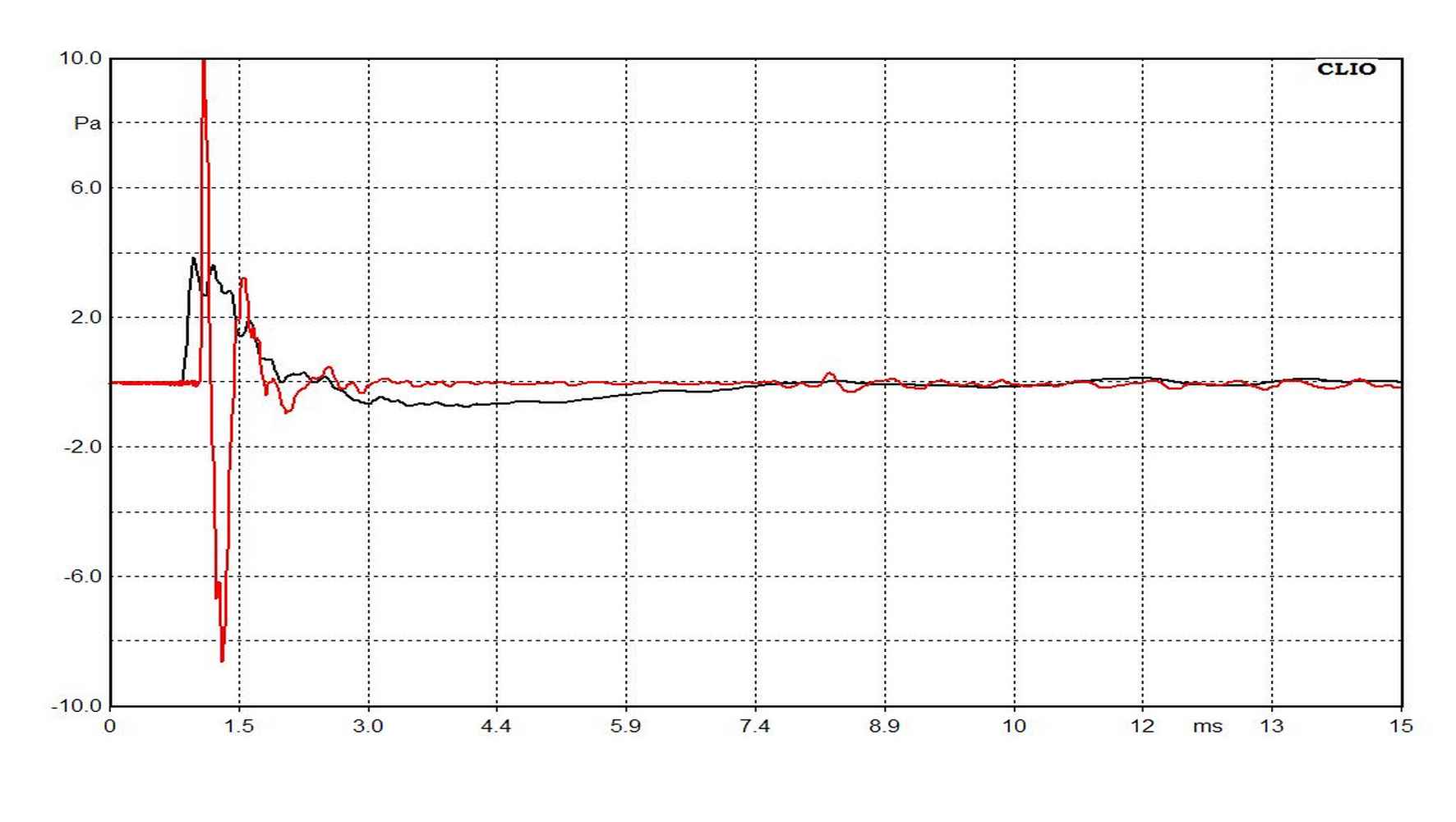

| Step response a 25 cm, 0°, singoli driver senza filtro (nero W, rosso Tw in fase) |

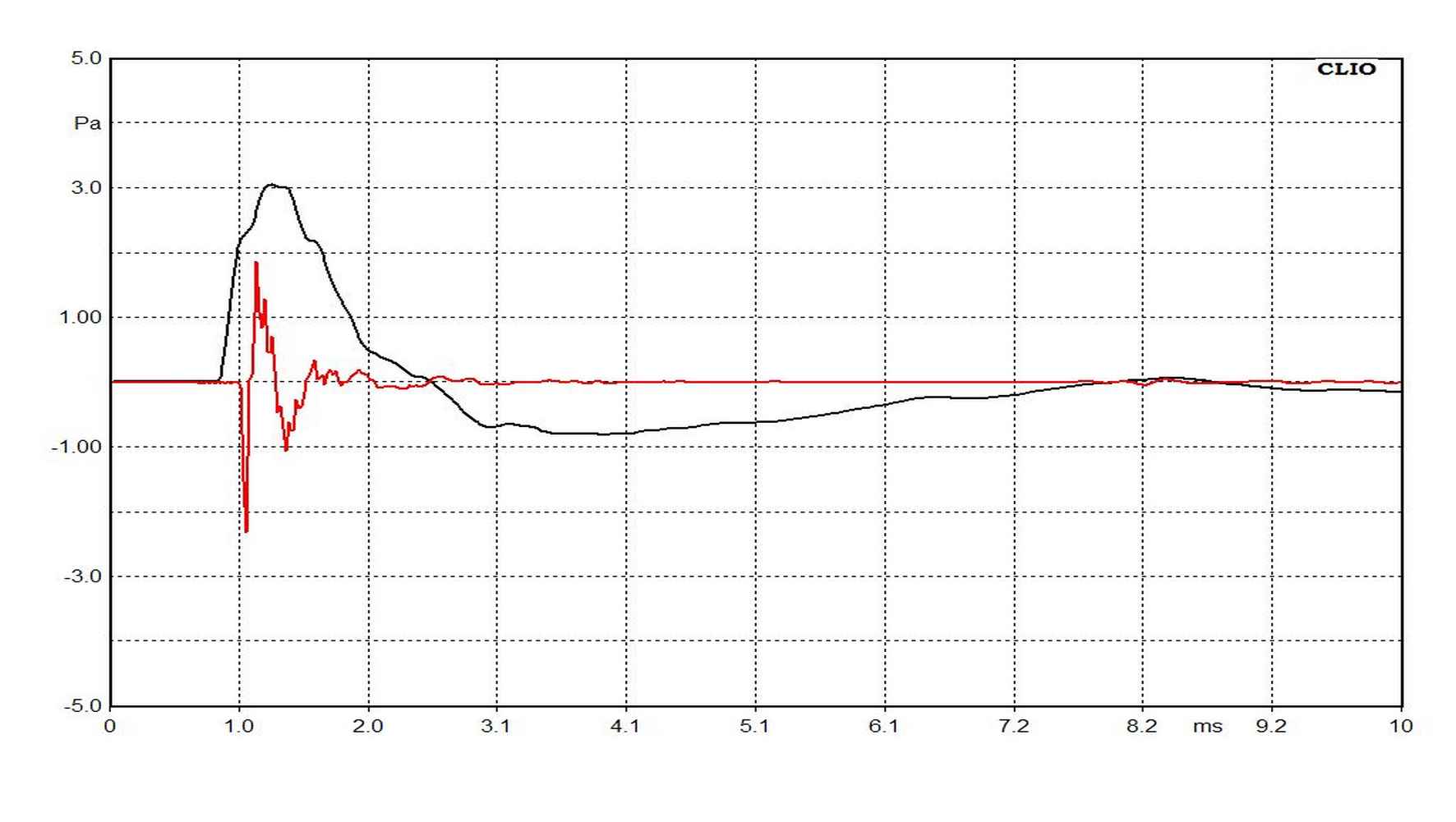

Step response a 25 cm, 0°, singoli driver con filtro (nero W, rosso Tw controfase) |
 |
 |
| Step response complessiva a 25 cm | |
 |
