2 vie, bass-reflex, 8 Ohm, 240 Wmax
Diffusore per sistemi Home Theater (canali principali e centrale)

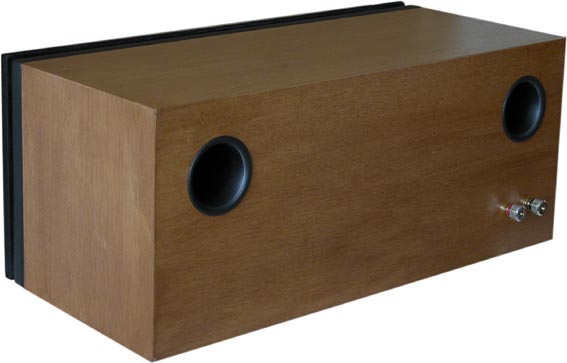

Sistema di altoparlanti dedicato all'autocostruzione, previsto per installazioni HT.
Il diffusore monta due mid-woofer da 5" Scan Speak e un tweeter da 1" Scan Speak, ed è utilizzabile sia come canale centrale, che per i diffusori frontali. Ogni woofer lavora in un volume separato di circa 4.5 litri, ma si può espandere fino a circa 9 litri allargano il cabinet o aumentandone la profondità. In questo modo è possibile ottenere una maggior estensione in gamma bassa.
Il sistema qui presentato (4.5 litri di carico per ogni mid-woofer) privilegia la compattezza delle dimensioni, ma è comunque in grado di esibire una risposta estremamente lineare, con una sufficiente estensione in basso (va integrato con un sub-woofer, normalmente previsto negli impianti HT).
La sensibilità di circa 89 dB e una tenuta in potenza notevole, permettono a questo diffusore di raggiungere delle prestazioni dinamiche di tutto rispetto.
Il cross-over prevede la possibilità di regolare il livello della parte medio-alta inserendo delle resistenze di attenuazione opzionali (vedere schema cross-over).
Il carico elettrico è particolarmente favorevole, essendo un sistema di altoparlanti concepito per lavorare soprattutto con amplificatori multicanale.
Il progetto è stato interamente pubblicato su Costruire HiFi.
Si ringrazia il sig. Moreno Vizzarri per la realizzazione pratica del cabinet.
Nota: nella sezione Download "Progetti autocostruzione - Skin Speak dei poveri" è possibile scaricare i file delle misure rilevate sul diffusore (cartella "Skin Speak dei Poveri - centrale conf. MTM, file test (CHF 216)". Le misure possono essere caricate sui simulatori per studiare il comportamento della configurazione simmetrica MTM.
Specifiche tecniche
Tipo: diffusore a 2 vie in configurazione simmetrica, bass-reflex, tweeter da 1", 2 x mid-woofer da 5"
Risposta in frequenza: 80 - 20000 Hz
Sensibilità: 89 dB
Impedenza: 8 Ohm
Potenza: 240 Wmax
Dimensioni (LxAxP): 46 x 19 x 200 mm
Peso: circa 6 Kg

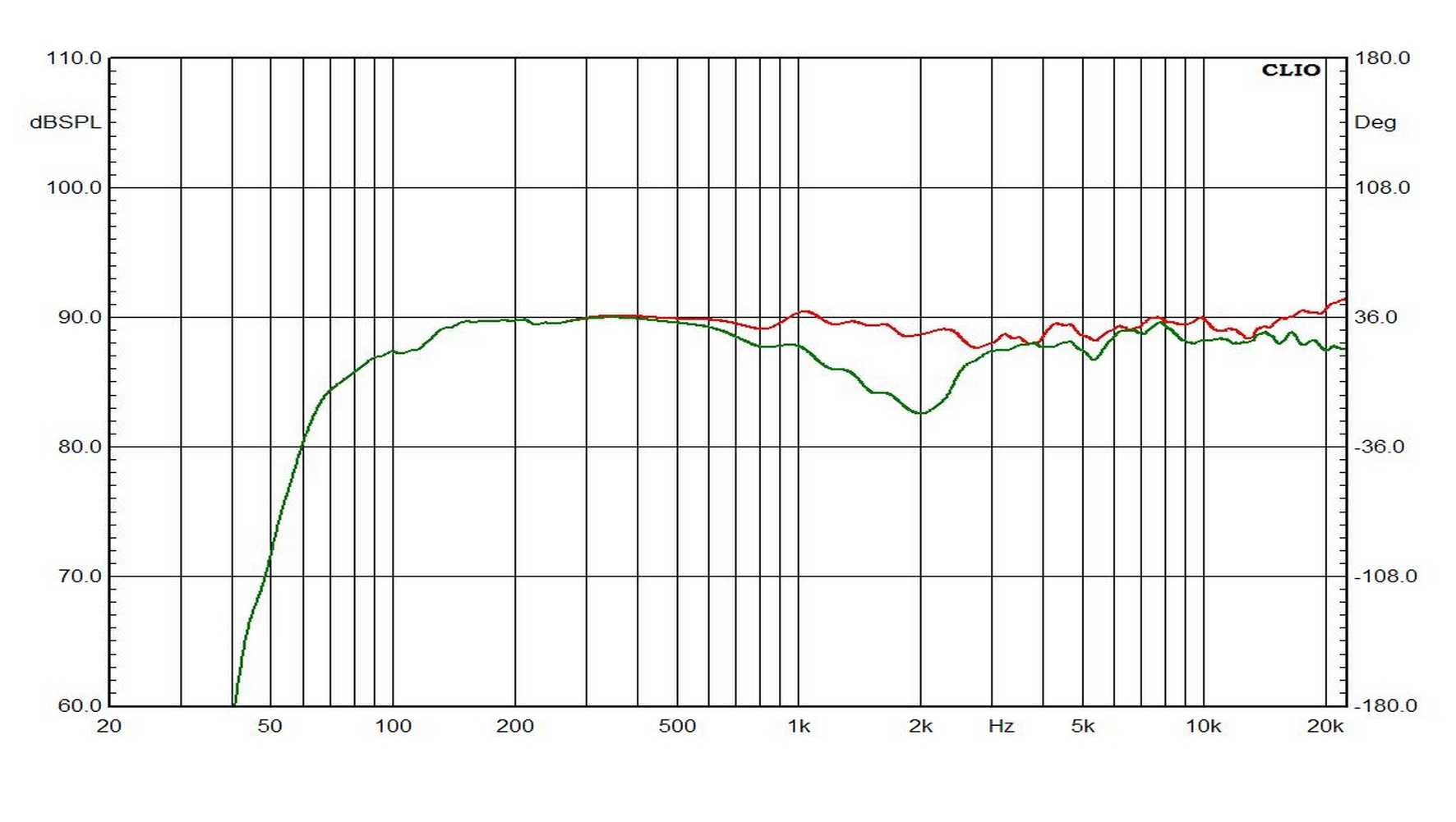

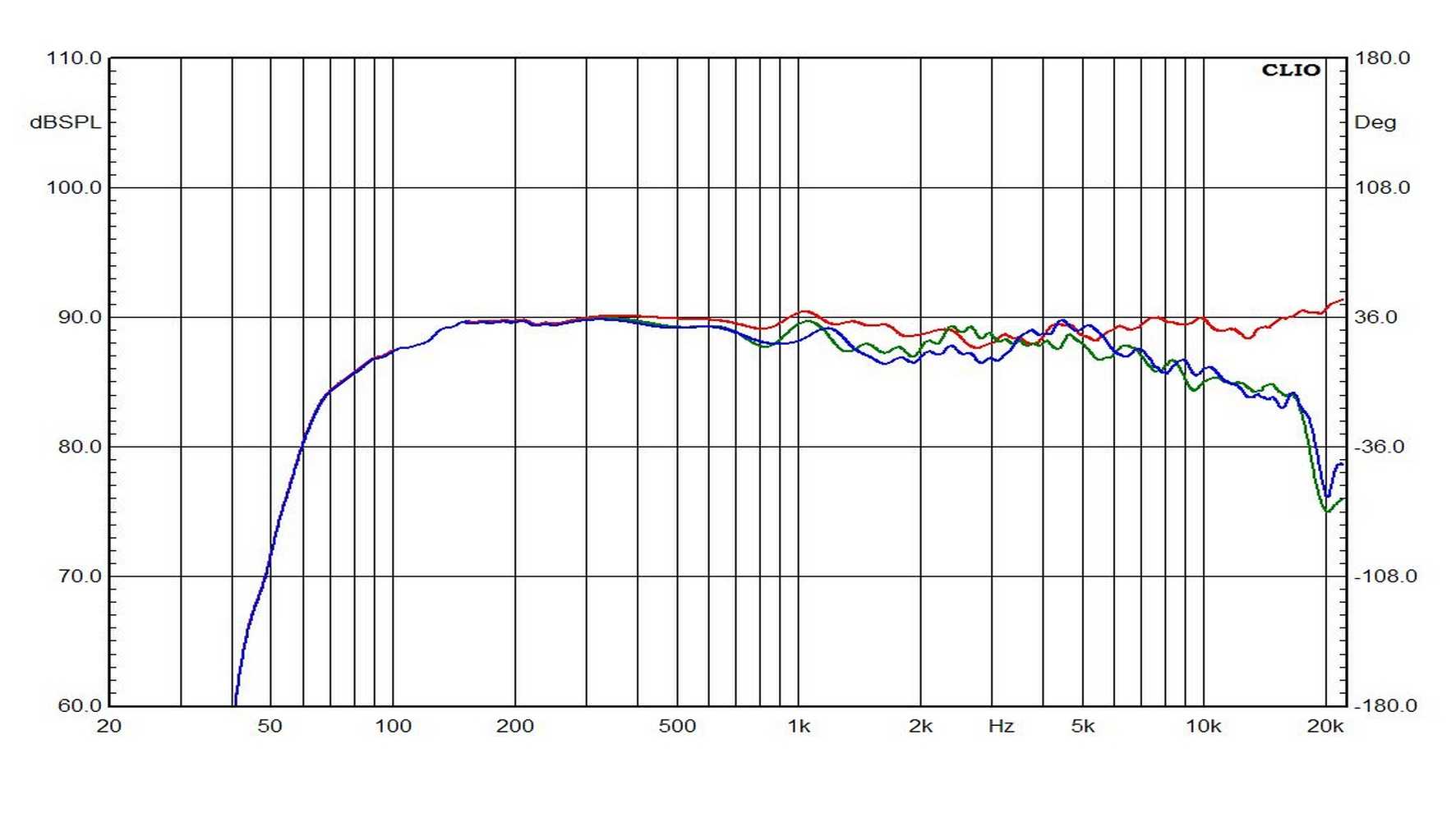

| Risposta in frequenza 0-30° (orizzontale) | Risposta in frequenza 0-15° (veritcale) |
 |
 |

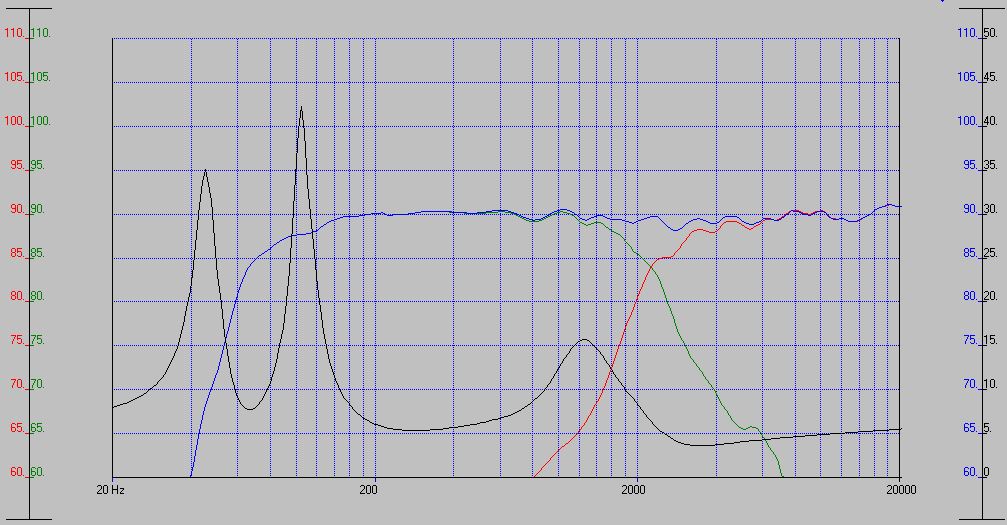

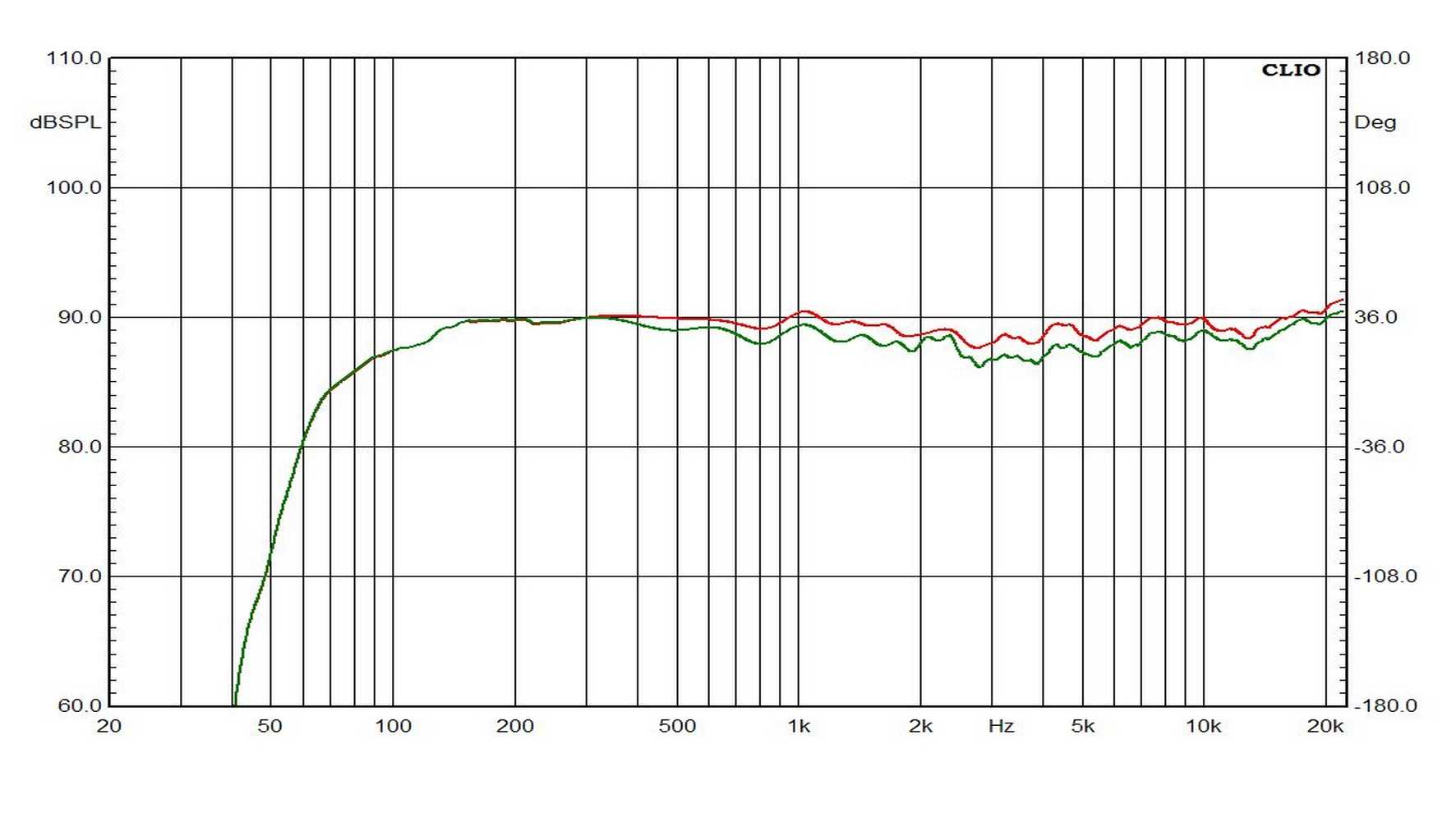

| Risposta in frequenza (regolazione livello) | Simulazione impedenza e risposta |
 |
 |
