TOWER 2.5

 Floorstanding 2.5 Vie, bass-reflex, 8 Ohm

Seas ER18RNX, 27TDFC Progetto e commento: Brunello Alberto Seas ER18RNX, 27TDFC

L'idea di costruire una coppia di diffusori era partita dalla volontà di sostituire le vecchie casse provando a realizzare qualche progetto esistente, più per il piacere di imparare qualcosa di nuovo piuttosto che per ottenere un diffusore davvero performante. Stavo quindi iniziando a recuperare parametri e risposte di alcuni altoparlanti quando il caso ha voluto che mi imbattessi nell'amico Paolo, che poi mi ha guidato passo passo alla creazione del diffusore, partendo dal disegno del progetto, passando dalla scelta degli altoparlanti, fino alla cucitura addosso alla casa del crossover. Al supporto di Paolo si è poi unito quello di Diego che, con i preziosi consigli e i dati degli altoparlanti, ci ha consentito di simulare con buona approssimazione il disegno del baffle frontale e il dimensionamento delle camere reflex.

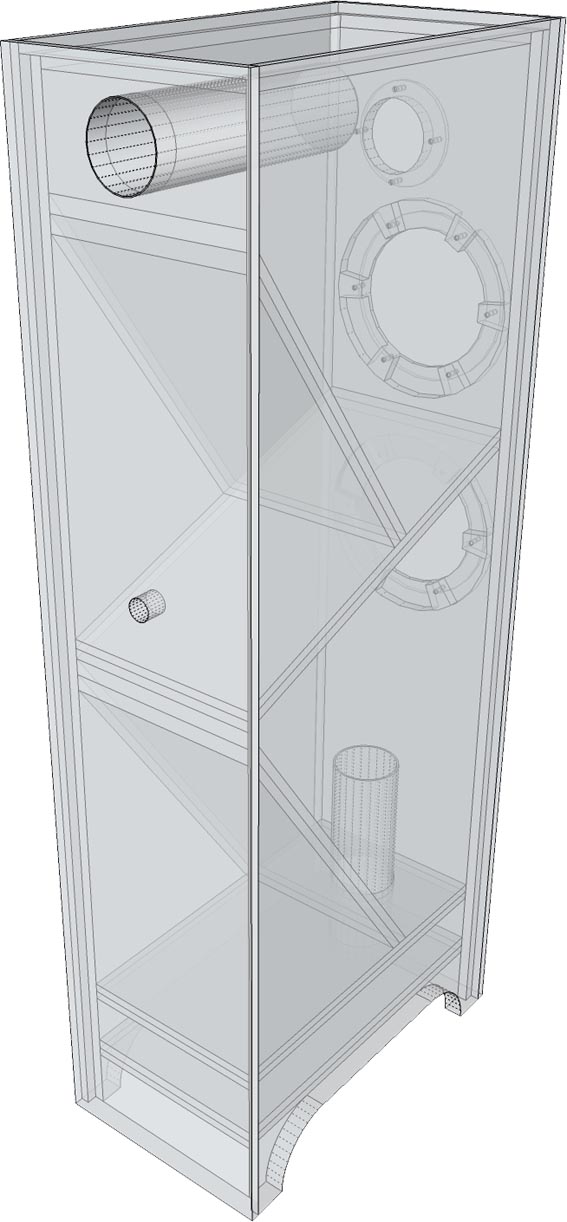

La struttura della cassa è composta da pannelli di mdf e multistrato di betulla per un totale di 2,2 cm di spessore. Le due camere reflex hanno una forma irregolare creata con dei setti interni angolati che contribuiscono anche ad irrigidire notevolmente la struttura. Gli sfoghi reflex si trovano uno in basso ed uno dietro alla cassa. L'interno delle due camere reflex è stato riempito con una struttura di pareti di polistirene estruso sagomate ed intervallate da alcuni strati di pannelli di Edilfiber. Lo studio di tali strutture ha richiesto molti fine settimana di misure per analizzare i miglioramenti ottenuti nella CSD evitando di intaccare il QMS. I vani stagni posteriori alle due camere sono stati riempiti con un totale di 9 kg di sabbia ed Edilfiber. La stessa fibra è stata usata anche nel piccolo vano stagno in basso. Il peso totale della singola cassa è di circa 50kg. Il crossover è esterno ed è ancora in fase di perfezionamento per adattarlo al posizionamento un po' costretto ed accostato alla parete. L'ingresso del segnale in cassa viene fatto tramite un connettore speakon ad 8 poli. Attualmente sto costruendo un telaio parapolvere da installare tramite dei piccoli magneti.

Altoparlanti impiegati

Tweeter: SEAS 27TDFC (Tweeter 1", 6 Ohm, 220 Wmax)

Mid-woofer: SEAS ER18RNX (Mid-woofer 6.5", 8 Ohm, 250 Wmax)
