Minidiffusore 2 vie, bass-reflex, 80 Wmax
Progetto e realizzazione di Claudio Panichi
Vai al kit Minidiffusore improntato alla massima semplicità costruttiva, ma con un piglio decisamente HiFi.
L'impiego di altoparlanti economici ma indiscutibilmente performanti è il valore aggiunto di questo progetto, rivolto soprattutto a chi desidera realizzare a costi molto contenuti un sistema di riproduzione audio domestico dalle spiccate caratteristiche sonore.
Il bass-reflex a condotto inferiore, con tubo tronco conico a doppia espansione esponenziale consente di ottenere una solida riproduzione della gamma bassa. Nel kit abbiamo previsto dei piedini a punta o in gomma da circa 2 cm di altezza (niente supporti lunghi come in foto), in modo da far caricare leggermente l'emissione del condotto di accordo dal piano d'appoggio del diffusore.
Per la taratura del crossover è possibile utilizzare, sul tweeter, il condensatore da 1.8 uF oppure da 3.3 uF (opzionale). Il condensatore di valore più elevato aumenta la presenza della gamma medio-alta.
Caratteristiche tecniche
Diffusore a due vie, bass-reflex con mid-woofer da 5" e tweeter da 1"
Risposta in frequenza: 50 - 20000 Hz
Impedenza nominale: 8 Ohm
Dimensioni (LxAxP): 178x303x228 mm
Volume interno: 7 litri circa
Peso: 7 Kg circa
Ringraziamo il sig. Claudio Panichi per la preziosa collaborazione.
Tweeter: MONACOR DT-25N (tweeter 1", 8 Ohm, 80 Wmax)

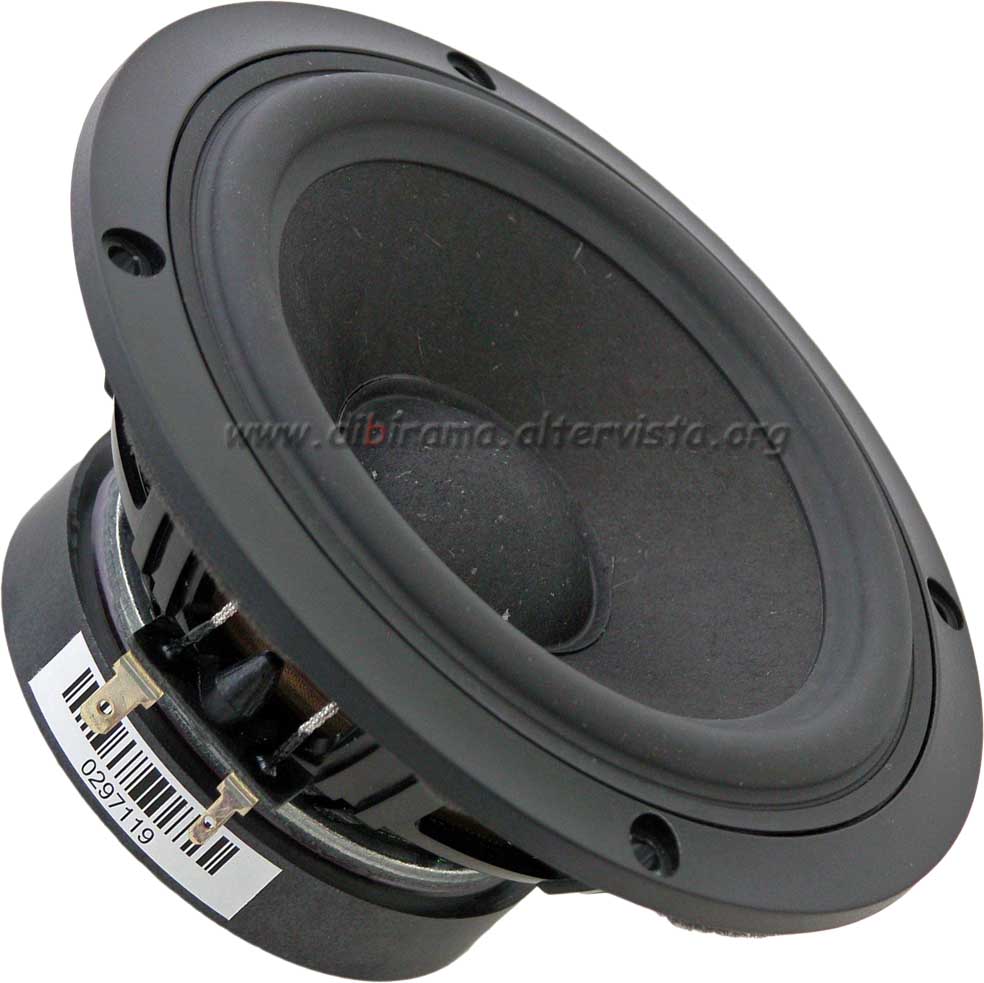

Mid-woofer: SB ACOUSTICS SB13PFCR25-8 (test versione con cestello squadrato)
