Hatt GSI (minidiffusore 2 vie, bass-reflex) (2)

HATT GSI

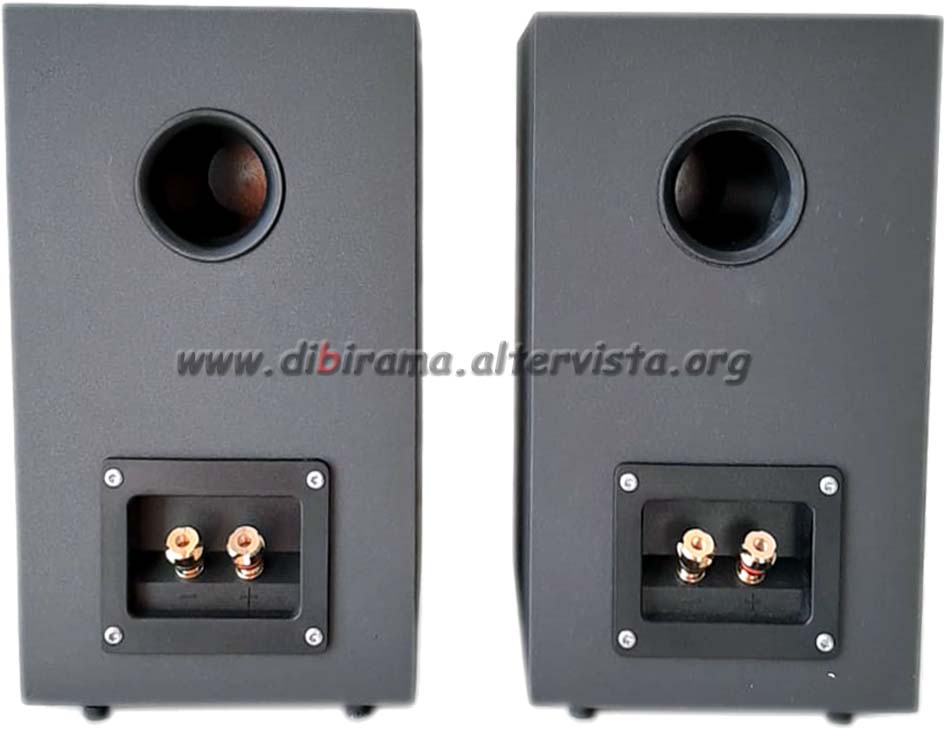

hatt-gsi ciccotti front hatt-gsi ciccotti post



Minidiffusore 2 vie, bass-reflex, 200 Wmax

Progetto originale: Salvatore Giannotti

Realizzato da Ciccotti Fabrizio

hatt-gsi, hatt gsi

AutocostruzioneVAI AL KIT  Autocostruzione

CHFProgetto pubblicato sul n° 188 di Costruire HiFi CHF



Altoparlanti impiegati
scan speak D2604-83000 front  Tweeter: SCAN SPEAK D2604/830000 (Tweeter 1", 4 Ohm, 200 Wmax)
l12rcyp frontMid-woofer: SEAS L12RCY/P (Mid-woofer 4", 8 Ohm, 200 Wmax)


Hatt GSI - risp. in freq. 0° e +/-30°
 Hatt GSI - Impedenza
hatt-gsi risposte 0-30 hatt-gsi impedenza

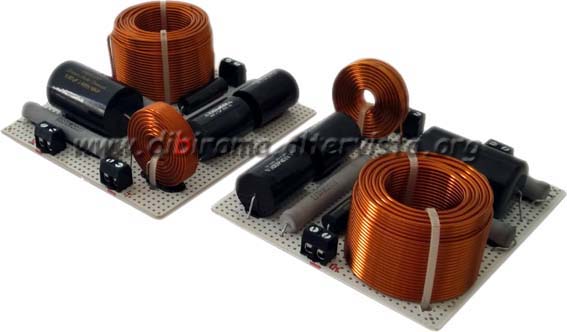

 Layout crossover suggerito
hatt gsi cross-over layout



Specifiche tecniche

Tipo: diffusore a 2 vie, bass-reflex, tweeter da 1", mid-woofer da 4"
Risposta in frequenza: 50 - 20000 Hz
Impedenza: 8 Ohm
Potenza: 200 Wmax
Sensibilità: 84 dB
Dimensioni (LxAxP): 16.2 x 28 x 21.2 cm
Peso: 4 Kg circa



Si ringrazia il sig. Ciccotti Fabrizio per la preziosa collaborazione.
