HATT GSI 3D

Minidiffusore 2 vie, bass-reflex, 200 Wmax, realizzato con stampa 3D

Progetto originale: Salvatore Giannotti

Modifiche e commento di Andrea Caldera

hatt-gsi, hatt gsi

VAI AL KIT

Progetto pubblicato sul n° 188 di Costruire HiFi

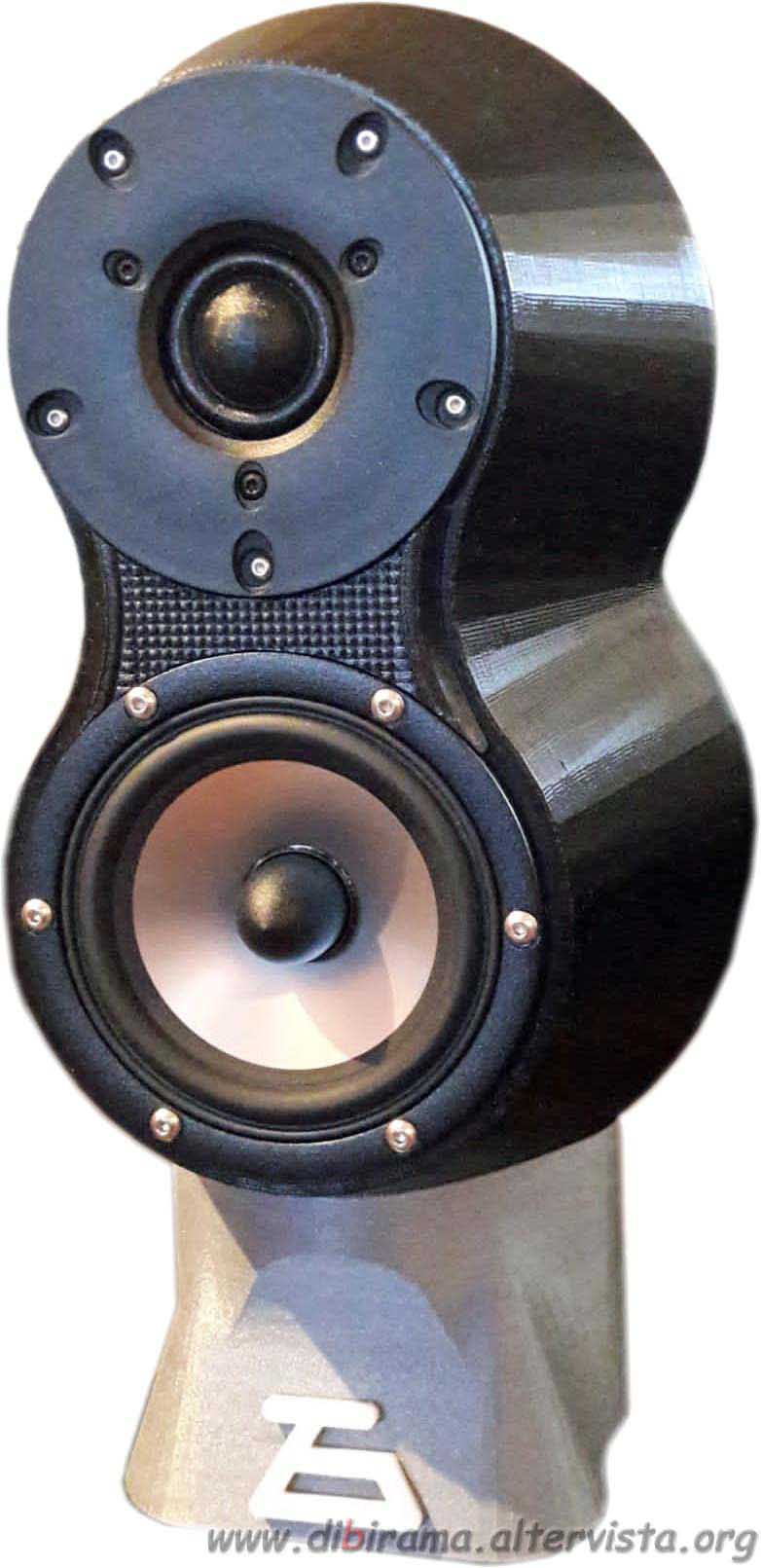

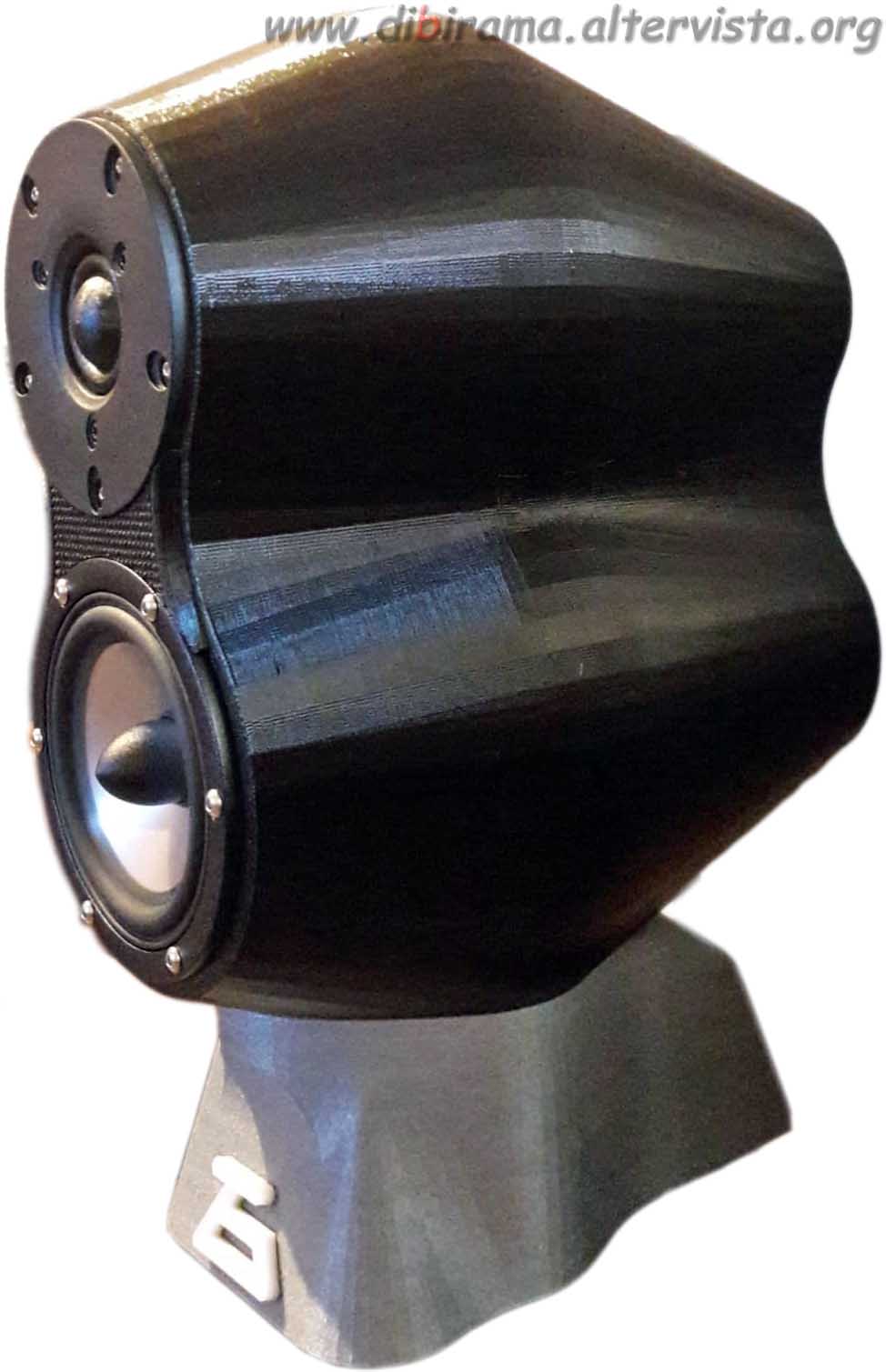

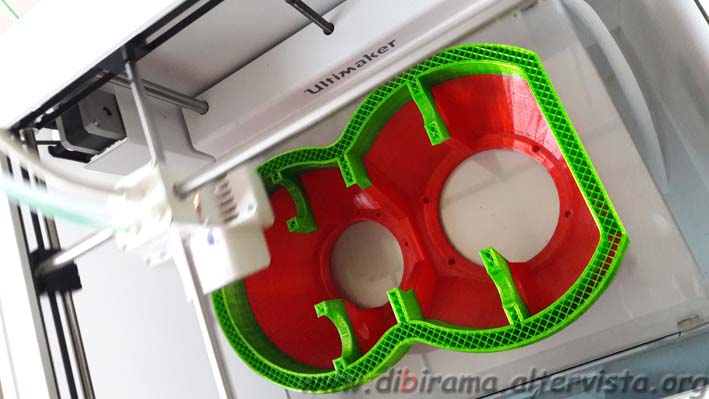

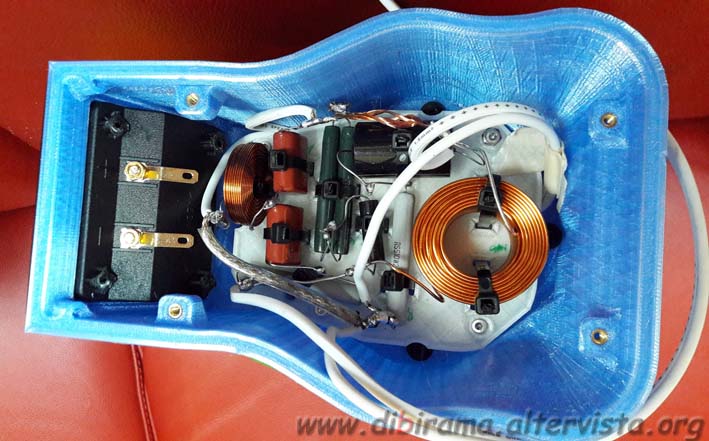

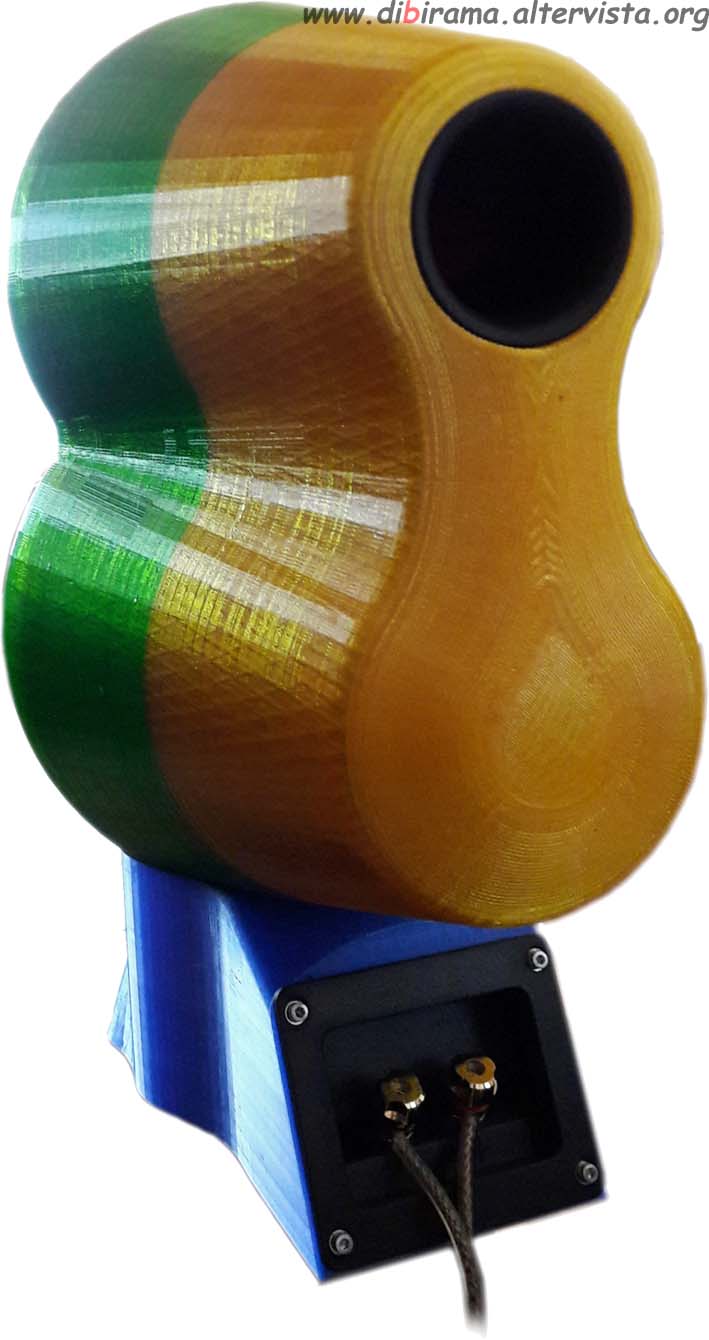

Evoluzione del progetto "HATT TBS", vincitore del VIII Contest Nazionale di Autocostruzione (CHF 162)   Versione "tecnologica", con cabinet interamente realizzato in stampa 3D. La modellazione solida è stata eseguita con Solidworks. La struttura è realizzata in PETG, con spessore 16 mm per la parte frontale e 12 mm per le rimanenti sezioni. All'interno sono inserite tre nervature orizzontali per irrobustire il contenitore. Il cross-over è inserito all'interno del basamento. Lo schema del filtro è stato leggermente modificato, portando a 6.8 Ohm la resistenza sul tweeter e by-passando la resistenza da 2.2 Ohm, in serie al condensatore da 6.8 uF. Non escludo ritocchi futuri.   Questi diffusori sono piuttosto critici con ciò che gli viene dato in pasto, mettendo in evidenza incisioni un po' piatte ed esaltando brani musicali con molta dinamica, con i quali si esprimono al meglio. Spazialità, profondità, separazione dei vari strumenti, percussioni e voci sono veramente notevoli. Ad essere sincero non pensavo di raggiungere questi risultati.   VERSIONE NERA   Altoparlanti impiegati   Tweeter: SCAN SPEAK D2604/830000 (Tweeter 1", 4 Ohm, 200 Wmax) Mid-woofer: SEAS L12RCY/P (Mid-woofer 4", 8 Ohm, 200 Wmax)   Per info: Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.   Progettazione e Costruzione Attrezzature per CNC- Utensili speciali Prototipi e modelli- Assistenza tecnica Reg. Crocetta,41 14018 – Villafranca d’Asti (AT)     Ringraziamo il sig. Andrea Caldera, per la preziosa collaborazione.
