METODO CON FILTRI ATTIVI

Passiamo al secondo metodo che ci consentirà rapidamente di impostare le curve target mediante l’uso dei filtri attivi. Il file di riferimento è “Boxsim_target_attivi.bpj”.

Ovviamente, gli altoparlanti e il tipo di diffusore rimarranno identici a quanto già visto, perciò tutto quello che concerne la preparazione del box e la disposizione degli altoparlanti non cambia. Andremo solo ad apportare alcune modifiche alle impostazioni del sistema. Molte operazioni sono uguali a quanto già visto, perciò indicheremo brevemente quali sono le sostanziali differenze rispetto al precedente metodo.

Durante la fase iniziale di definizione del progetto, dal menù “Project properties” scegliamo 3 amplificatori e i soliti 4 altoparlanti, come si vede in Figura 19.

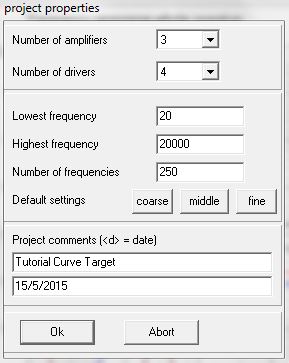

Figura 19: preferenze del sistema; preparazione per filtri attivi

Una volta confermate le preferenze, troveremo tre amplificatori nella barra dei menù. Selezioniamo il menù “Amplifier 1/Edit crossover network…” e inseriamo gli altoparlanti reali con il loro filtro passivo che avevamo già definito precedentemente, come in Figura 20. Come si può notare è scomparsa la parte relativa agli altoparlanti ideali, che avevamo inserito nella zona a sinistra dell’area di disegno.

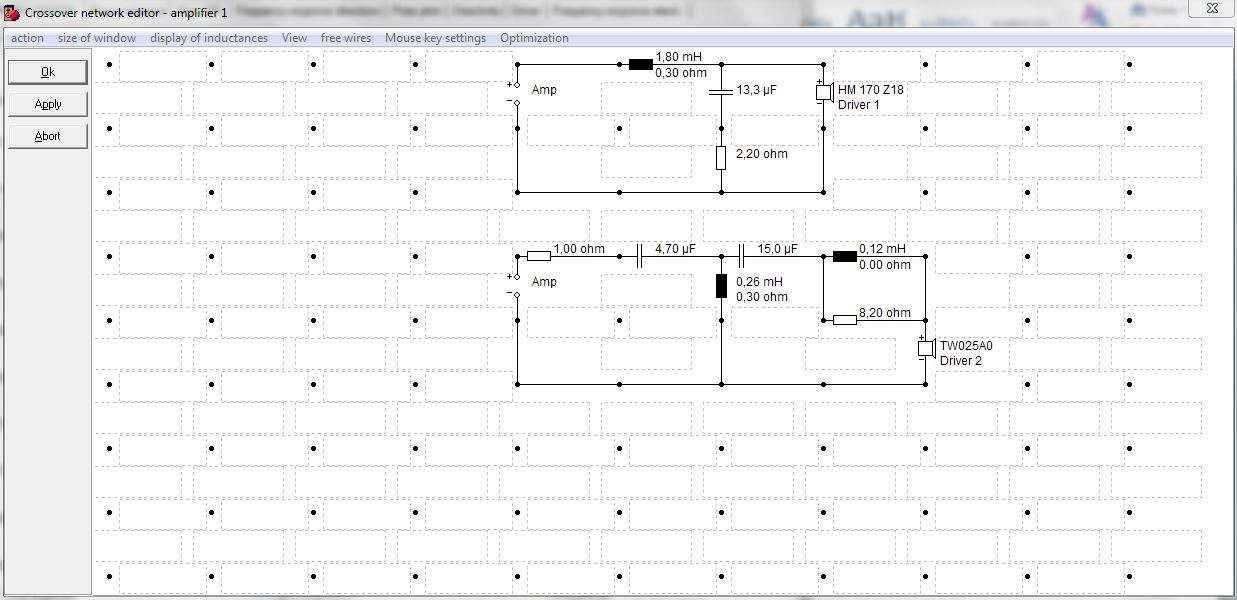

Figura 20: filtro passivo per gli altoparlanti reali

Usciamo e apriamo l’amplificatore due dal menù “Amplifier 2/Edit crossover network …”, dove disegniamo l’amplificatore collegato all’altoparlante ideale 3, come in Figura 21.

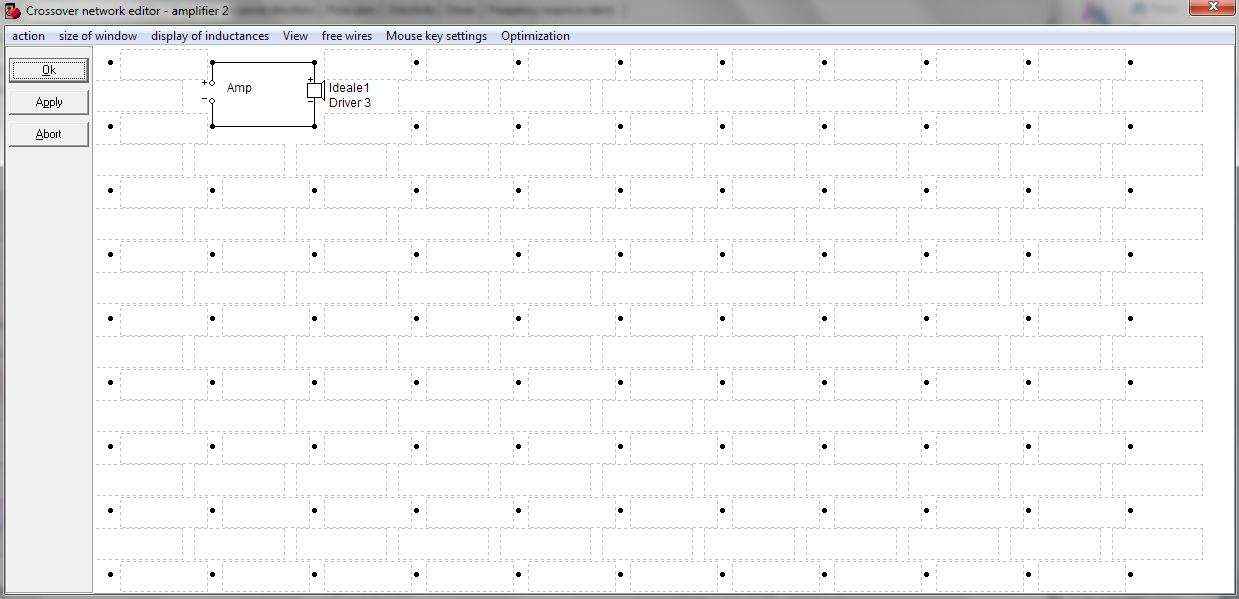

Figura 21: collegamento amplificatore all’altoparlante ideale 3

Usciamo nuovamente e selezioniamo “Amplifier 2/Active filter…”, dove inseriamo in cascata due filtri attivi passa-basso da 12 dB/Oct con fattore di merito 0.7, per realizzare un filtro LR del 4 ordine come visibile in Figura 22.

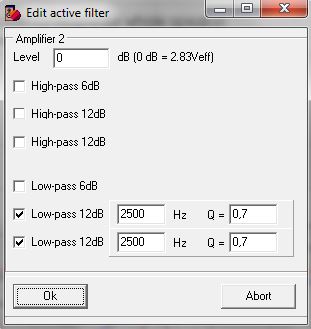

Figura 22: filtro attivo per amplificatore 2 su altoparlante ideale 3

L’altoparlante ideale 4 va collegato all’amplificatore 3 come abbiamo appena visto nelle due figure precedenti; il suo filtro sarà un passa-alto costituito da due celle da 12 dB/Oct in cascata, aventi il medesimo fattore di merito del passa-basso definito poche righe fa. A questo punto possiamo tornare nella schermata della risposta in frequenza e lasciare che Boxsim completi il calcolo delle risposte. Dopo un istante comparirà il grafico di Figura 23, che contiene al suo interno le risposte dei singoli driver e la loro somma, la quale, come avevamo già accennato, non è realistica, perché contiene le risposte di tutti i driver, reali e fittizi, inseriti nel sistema. Come si può notare, ancora una volta abbiamo creato due curve target esattamente uguali a quelle ottenute con gli elementi passivi.

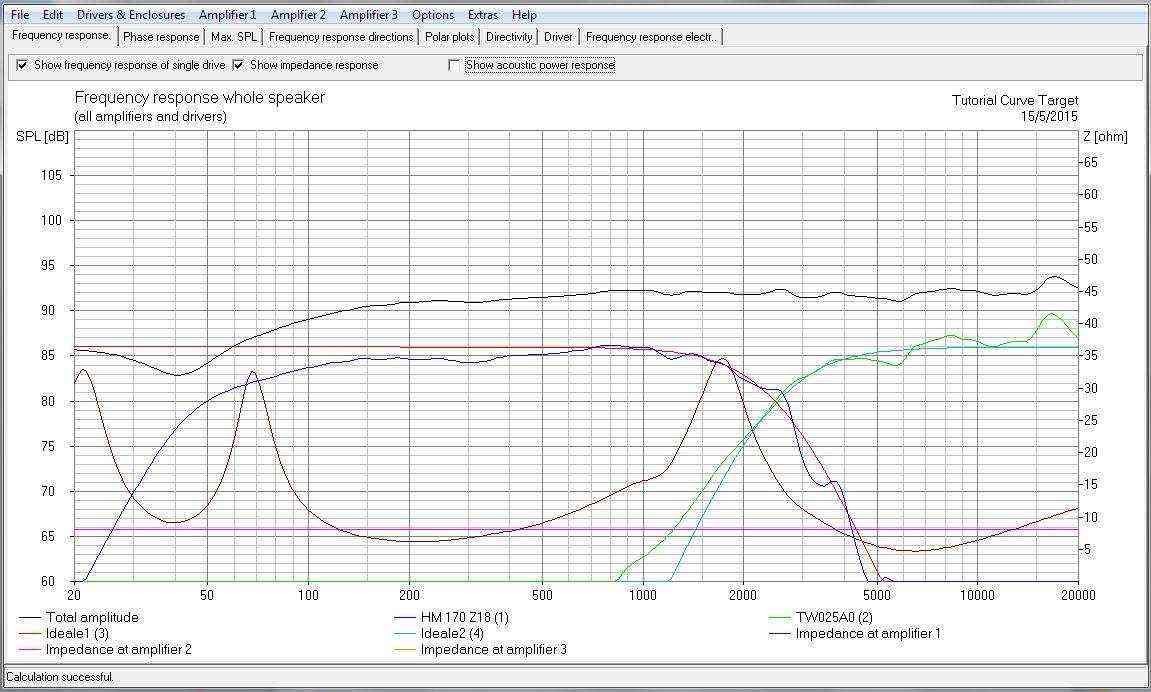

Figura 23: risposta delle singole vie (altoparlanti reali e curve target)

Per visualizzare solamente le curve target o le risposte acustiche dei driver reali, basterà cortocircuitare gli amplificatori presenti nel menù relativo all’amplificatore 1 o quelli inseriti negli amplificatori 2 e 3.
