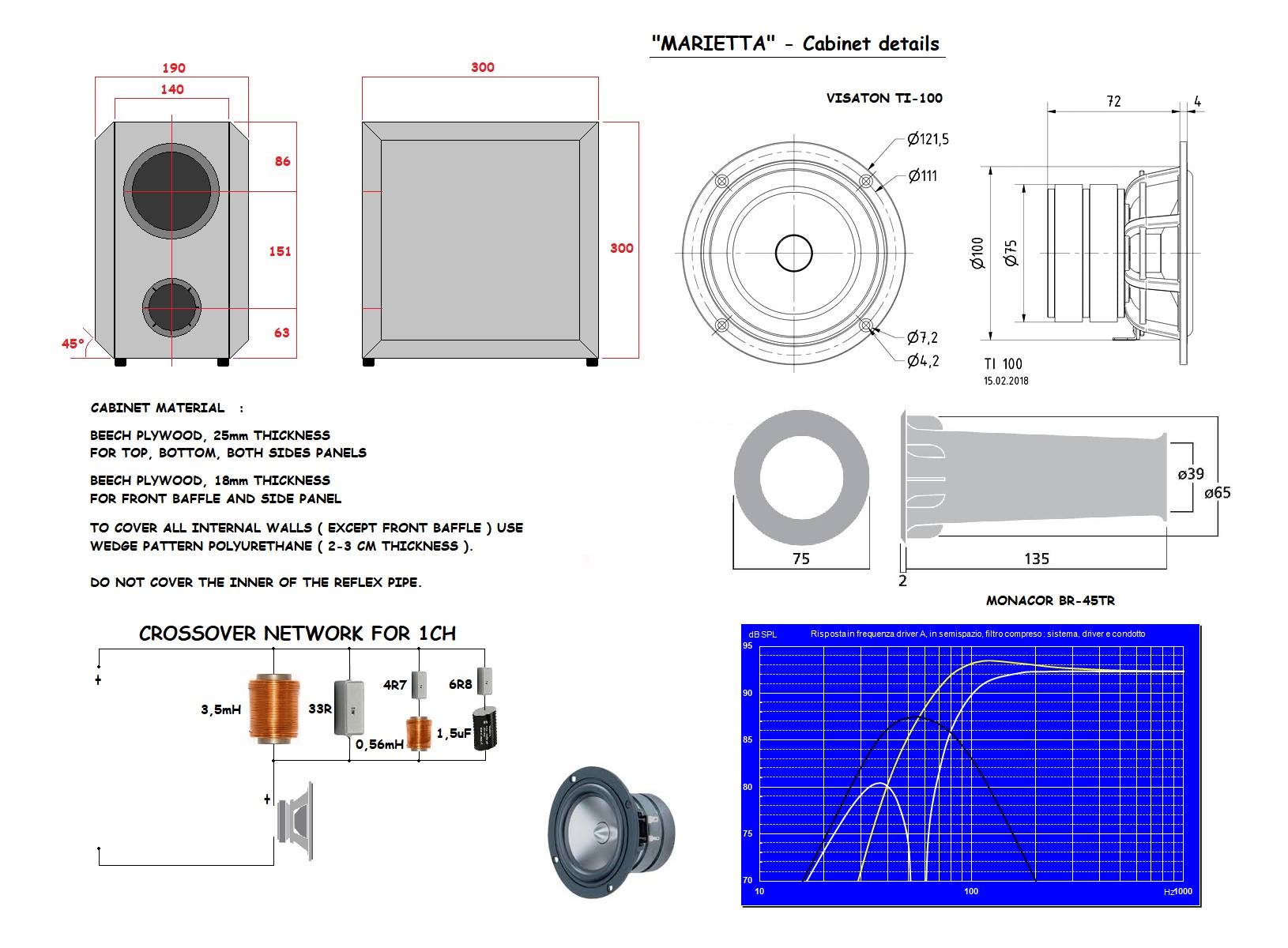

AUDIOJAM2 - MARIETTA
Kit per diffusore monovia, bass-reflex, 8 Ohm, 60 Wmax
Vai al progetto (utenti registrati)
| ELENCO MATERIALE |
| n° 2 VISATON TI100 |
| n° 2 Coppia morsetti BP420, BPA38SN, vaschetta VS10 o equivalenti |
| n° 2 Tubo reflex BR45TR |
| n° 2 Induttore ferrite, 3.5 mH, diametro 1 mm |
| n° 2 Induttore ferrite, 0.6 mH, diametro 1 mm (portare a 0.56 mH) |
| n° 2 Condensatore 1.5 uF polipropilene |
| n° 2 Resistore MOX 33 Ohm, 10 W |
| n° 2 Resistore MOX 4.7 Ohm, 10 W |
| n° 2 Resistore MOX 6.8 Ohm, 10 W |
| n° 1 Foglio fonoassorbente bugnato 100 x 50 cm |
| m 1 Guarnizione neoprene 3 mm |
| m 1 Cavo 2.5 mmq |
| Materiale opzionale |
| n° 2 Basetta per cross-over millefori |
| n° 4 Morsetto doppio TB01 per basetta PCB01 |
| n° 1 Tessuto acustico trama nido d'ape, colore a scelta |
| n° 8 Clips medie (D10) o piccole (D13) |
| n° 6 o 8 Piedini conici con piattello SP02 |
| n° 6 o 8 inserti da legno filettati M6 (fissaggio piedini) |
| n° 8 Viti da legno, nere, testa a brugola, 4x16mm o 4x20mm, fissaggio altoparlanti |
| n° 8 Viti da legno, nere, testa a croce, 3.5x16mm, fissaggio morsettiere a vaschetta |
AJ2 - Marietta
0.6 mH, Ø 1 mm
Induttore ferrite 0.60 mH, 1 mm,
0.155 Ohm, 40x20 ...
1.5 µF MKP Jantzen
Condensatore Cross Cap MKP 1.5 µF
400 V 5% assiale, ...
3.5 mH, Ø 1 mm
Induttore ferrite 3.5 mH, 1 mm,
0.48 Ohm, ...
33 Ohm, 10 W, 5%, MOX
SCONTO QUANTITA'
4.7 Ohm, 10 W, 5%, MOX
SCONTO QUANTITA'
6.8 Ohm, 10 W, 5%, MOX
SCONTO QUANTITA'
BPA38SN - Morsetto (coppia)
Coppia mors. passanti, Nichel satinato
filetto M6, L31 ...
Cavo 2x1.5 mmq
OFC, bipolare, alta qualità, prezzo al metro
Clips D10
Clips D10 in plastica maschio/femmina per pannello frontale
FBU30 - Poliuretano bugnato celle aperte
Fonoassorbente bugnato spess. 30mm, 25Kg/m3, 100x50 ...
Guarnizione neoprene 20x3 mm
Guarnizione adesiva. Prezzo al metro.
Inserto cilindrico da legno, filetto M6
Testa a brugola, fissaggio piedini, viti, altoparlanti, ...
PCBMF1016 Basetta millefori
Basetta millefori, vetronite, 10x16 cm, passo fori 2.5mm
Punta + sottopunta SP02
Assieme punta + sottopunta,
Ø 16 mm, H 26 mm, perno M6
Tessuto acustico nero
Tela Acustica nera a nido d'ape per diffusori
cm 140x70
VISATON TI100
Mid-woofer 4", alluminio, ferrite
8 Ohm, 60 Wmax
Vite 3.5x16 testa croce nera
Vite da legno, nera 3.5x16 mm
Testa a croce
Vite 4x16 testa brugola nera
Vite da legno, nera 4x16 mm
Testa a brugola
Ø42mm BR-45TR
Tubo reflex tronco-conico
doppia espans. esponenziale, ...
