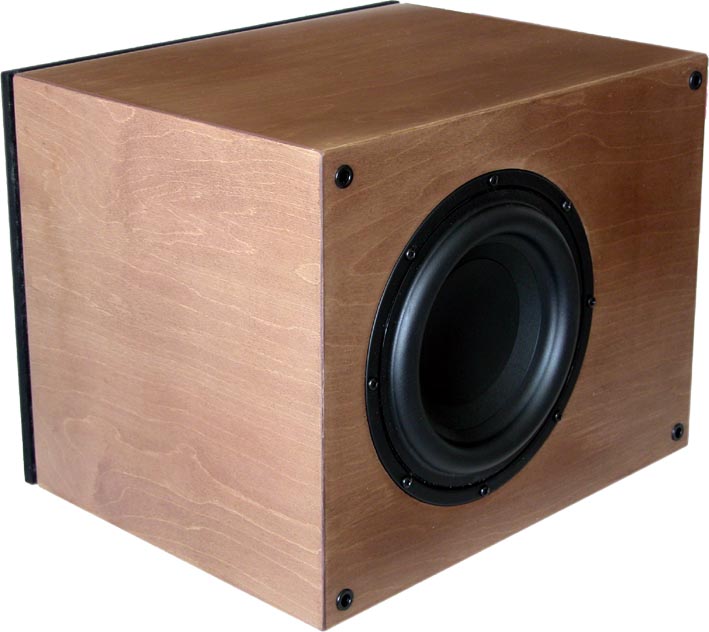

Sub-woofer attivo 8" - 100 W
PUBBLICATO SU COSTRUIRE HIFI N°220
Test e progetto YOU SUB
Il progetto pubblicato su CHF viene modificato con un nuovo radiatore passivo* e un nuovo amplificatore da 100 W (vedere lista materiale).
Le quote sui disegni scaricabili dal sito vanno adattate ai nuovi componenti.
ELENCO MATERIALI PER KIT YOU SUB |
| N° 1 - TB SPEAKERS W8-1363SBF |
| N° 1 - DAYTON AUDIO SD270-PR |

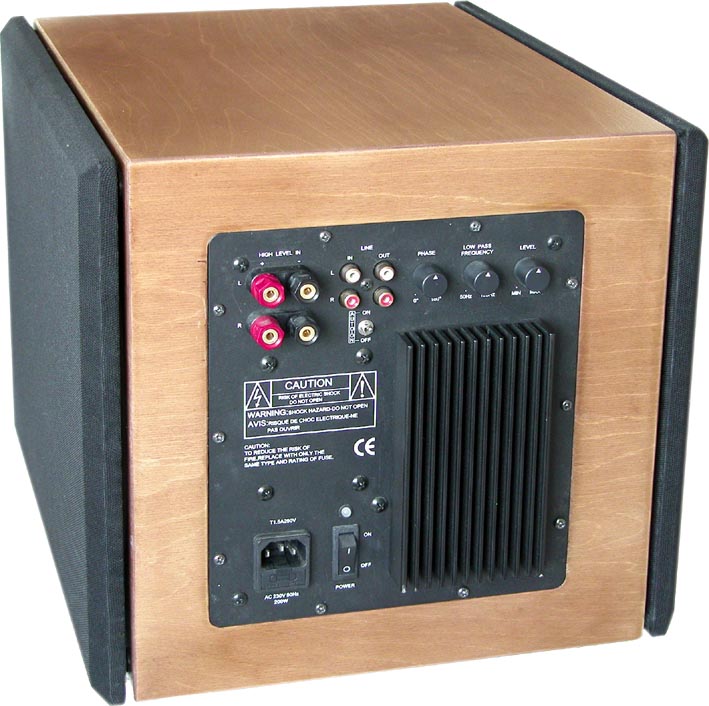

| N° 1 - CIARE SD100 o LUXSUS AUDIO SD100 (sostituisce il modello in foto) |
| m 2 - GNP5 (guarnizione adesiva in neoprene) |
| N° 1 - FBU30 (fonoassorbente) |
| N° 1 - TAN001 (tessuto acustico per mascherine) |
| N° 8 - Clips per telaio mascherina |
| N° 4 - Piedino in gomma 2cm uso generico oppure piedini a punta con sottopunta |
| N° 4 - Inserto filettato da legno M6, per piedini a punta (non per piedini gomma) |
|
N° 4 - Vite 4x20 mm (vite + rondella fissaggio piedini gomma, se presenti) |
|
N° 13 - Vite legno nera, testa brugola 4 x25 mm (woofer e risonatore passivo) |
|
N° 10 - Vite 3.5x16 mm (amplificatore) |
| Opzionale |
| N° 1 - Cabinet (realizzazione a controllo numerico, finiture da concordare) |
* Il risonatore passivo SD270-PR ha una massa mobile di circa 200 g. Per regolare la frequenza di accordo, in base alle proprie esigenze, il passivo può essere appesantito fino a circa 400 g.
You Sub
Clips D10
Clips D10 in plastica maschio/femmina per pannello frontale
DAYTON AUDIO DS270-PR
Radiatore passivo 10", cono carta
sospensione gomma
FBU30 - Poliuretano bugnato celle aperte
Fonoassorbente bugnato spess. 30mm, 25Kg/m3, 100x50 ...
Guarnizione neoprene 20x5 mm
Guarnizione adesiva. Prezzo al metro.
Inserto cilindrico da legno, filetto M6
Testa a brugola, fissaggio piedini, viti, altoparlanti, ...
Luxus Audio SD100
Ampli classe D, 100 W/4 ohm
reg. livello, taglio, fase
Piedino in gomma 2 cm
Piedino gomma 20x10 mm (LxH), uso generico
Punta + sottopunta SP02
Assieme punta + sottopunta,
Ø 16 mm, H 26 mm, perno M6
Tessuto acustico nero
Tela Acustica nera a nido d'ape per diffusori
cm 140x70
Vite 3.5x16 testa croce nera
Vite da legno, nera 3.5x16 mm
Testa a croce
Vite 4x25 testa brugola nera
Vite da legno, nera 4x25 mm
Testa a brugola
Vite 4x25 testa croce nera
Vite da legno, nera 4x25 mm
Testa a croce
