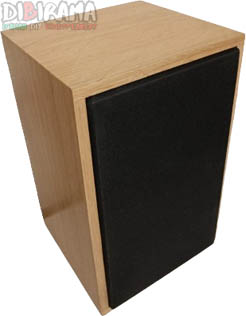

ROGERS LS3/5A - RIPRODUZIONE CONFORME

Kit per sistema a due vie in cassa chiusa

Vai al progetto

ELENCO MATERIALE PER UNA COPPIA

2 - VIFA/PEERLESS OX20SC00-04
2 - EIGHTEEN SOUND 5W430
2 - Induttore aria 0.15 mH, Ø 0.5 mm (tarata 0.068 mH)
2 - Induttore su nucleo da 1.8 mH, Ø 1 mm
2 - Induttore su nucleo da 2.5 mH, Ø 1 mm (tarata 2.4 mH)
2 - Condensatore 0.82 uF polipropilene
2 - Condensatore 3.3 uF polipropilene
2 - Condensatore 5.6 uF polipropilene
2 - Condensatore 7.7 uF polipropilene (0.82+6.8 uF)
2 - Condensatore 9 uF polipropilene  (2.2+6.8 uF)
4 - Resistore MOX 1.2 Ohm, 10 W
2 - Resistore MOX 33 Ohm, 5 W
2 - Resistore MOX 33 Ohm, 10 W
2 - Resistore MOX 91 Ohm, 10 W
2 - Rocchetto per autotrasformatore
26 m - filo Ø 0.5 mm per autotrasformatore (vedere note)
2 cp - morsetto passante BPA38SN o equivalente
2 - Basetta millefori 10x16
12 - Faston verticali per PCB
1 - Pannello feltro 30x50 cm
1 - Pannello fonoassorbente PERFETTO CG45
2 m - Cavo bifilare 1.5 mmq
1 - Tessuto per mascherina *
1 m - Striscia velcro fissaggio mascherina *
8 - Vite legno 4x16 fissaggio woofer *
8 - Vite legno 3.5x16 fissaggio basetta cross-over *
Cabinet su richiesta  (contattaci per informazioni) *

* Materiali opzionali

Note per autotrasformatore
Per realizzare l'autotrasformatore, praticare tre piccoli fori nella spalla del rocchetto, avvolgere 60 spire, realizzare la presa centrale facendola fuoriuscire da uno dei fori e proseguire con altre 58 spire. Il filo deve essere ben tirato e disposto in modo ordinato. Fissare le spire con del nastro adesivo specifico per avvolgimenti o nastro isolante da elettricista.
