2. Impostare correttamente la curva target
È molto utile, quando si simulano i filtri, tracciare una curva di riferimento (curva target) per controllare l'andamento della risposta in frequenza acustica dell'altoparlante. In questo modo è più facile cercare di approssimare pendenze e allineamenti (Butterworth, Linkwitz-Riley, ecc.), che producono determinate condizioni di emissione acustica (smorzamento, fase, ecc.).
Per mostrare il modo corretto con cui ottenere la nostra curva di riferimento facciamo sempre riferimento al sistema in DCAAV con il SEAS CA15RCY e il 22TFF. Impiegheremo solo il mid-woofer, dato che il discorso vale anche per il tweeter.
Per prima cosa, nel quadro delle simulazioni eliminiamo tutte le curve da tracciare, per ripulire tutto.
Nel ramo relativo al mid-woofer, entriamo nei blocchi di filtro e delle celle di compensazione eliminando tutti gli elementi al loro interno, in modo da ottenere la risposta "grezza" dell'altoparlante.

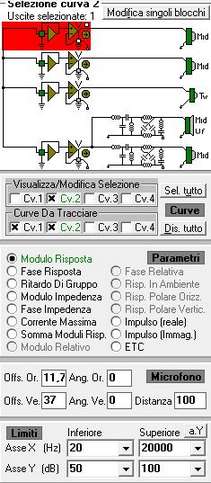

Torniamo al quadro delle simulazioni globali, spuntiamo Curva 1 su "Visualizza/Modifica Selezione", clic su "Dis. Tutto" e selezioniamo poi tutto il ramo 2 dell'altoparlante.
Poi passiamo alla Curva 2. Clic su "Dis. Tutto" e selezioniamo il ramo 5 (quello più in alto) fino al all'amplificatore.

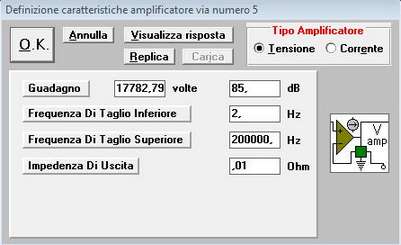

Clic su "Modifica singoli blocchi" , clic sul blocco amplificatore e impostiamo i dati come visibile a fianco. Dobbiamo aumentare il guadagno dell'amplificatore, fino sovrapporlo all curva di risposta dell'altoparlante sul quale lavoreremo.
Diamo l'ok, nuovo clic su "Modifica singoli blocchi" e selezioniamo il blocco del filtro attivo che precede quello dell'amplificatore.

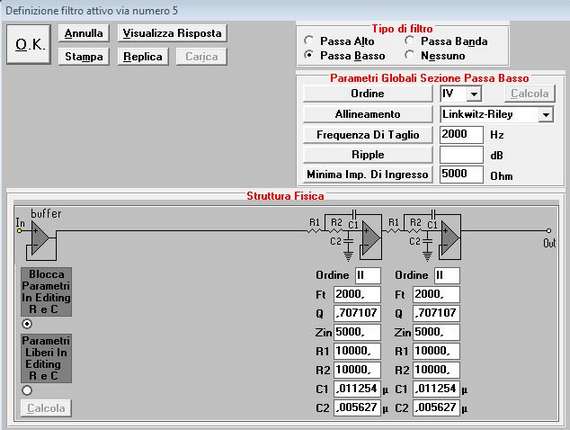

Impostiamo un filtro passa-basso 4° ordine, allineamento Linkwitz-Riley, frequenza di taglio a 2000 Hz e poi diamo l'ok, per uscire.

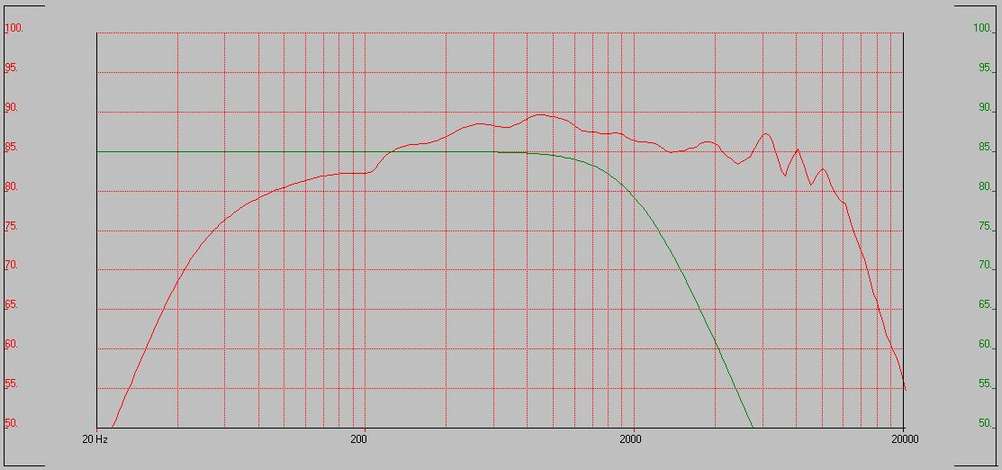

Si torna sulla sezione delle simulazioni globali e tracciamo il grafico a fianco, che mostra la nostra curva target (verde) e la curva dell'altoparlante ancora privo di filtro. Ora dovremo disegnare un filtro che, per quanto possibile, si sovrapponga alla curva verde, che rappresenta l'andamento ideale del passa-basso Linkwitz-Riley del 4° ordine.

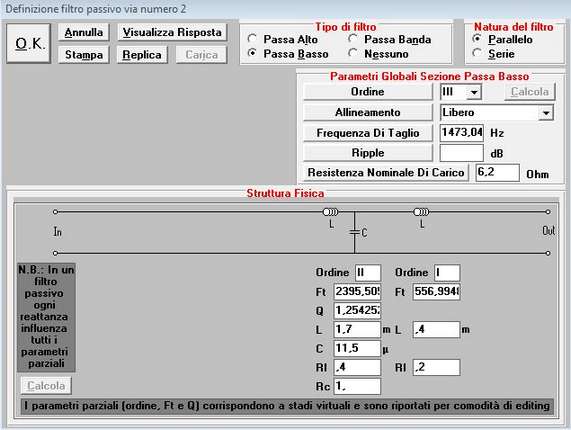

Clic su "Modifica singoli blocchi". Selezioniamo il blocco del filtro passivo relativo al mid-woofer Seas CA15RLY e impostiamo i dati come in figura. I valori non potranno essere trovati automaticamente, facendoli calcolare ad AfW, perchè la curva che otterremo non sarà quella che ci aspettiamo. Dovremo inserire a mano i valori fino a quando la risposta acustica dell'altoparlante approssimerà quella elettrica dell'amplificatore. Usciamo per tornare al quadro delle simulazioni.

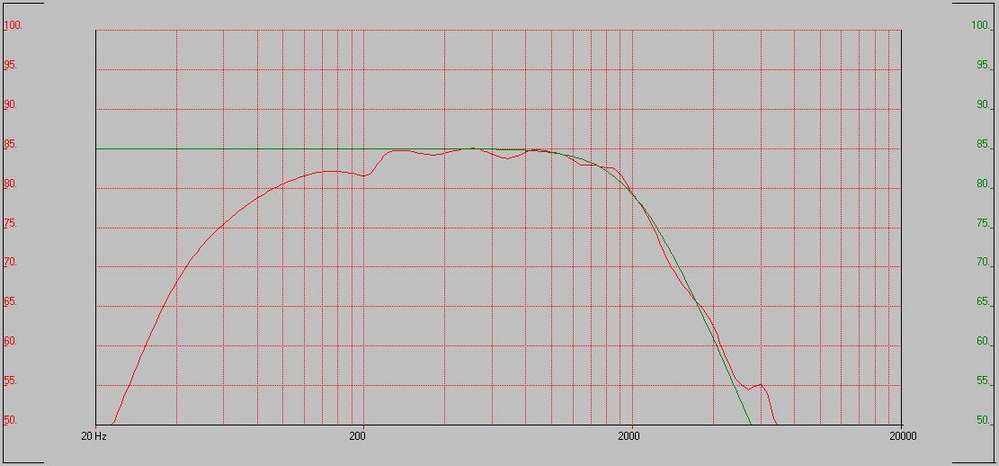

Tracciamo il nuovo grafico e osserviamo il risultato. Ora l'altoparlante è stato filtrato e la sua emissione ricalca con ottima approssimazione la risposta ideale. Si noti che per arrivare a un 4° ordine acustico abbiamo impiegato un terzo ordine elettrico.
Scarica il file impiegato per le simulazioni
